Balayage

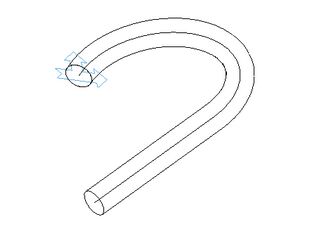

Cette fonction permet de créer un volume, utilisant un profil de départ fermé, suivant une trajectoire.

Il doit se trouver sur un plan perpendiculaire à la première entité montrée pour la trajectoire.

La trajectoire peut être :
- une suite de segments et d'arcs 2D,
- une suite de lignes 3D et arcs 3D,
- une suite d'arêtes bordant la surface plane d'un objet volumique.

La trajectoire peut être ouverte (cas général), ou bien fermée (auquel cas il faut veiller à ce que les profils de début et de fin coincident).

Il est possible d'utiliser la fonction Arête -> Courbe 3D pour générer une trajectoire faite de lignes 3D et arcs 3D, que l'on aura modifiés selon les besoins.

Le passage des coudes (entre deux entités de la trajectoire qui ne sont pas tangentes) est défini avec les Préférences balayage (fonction 1316).

1.	Définition un plan de travail à la base du balayage, par exemple à l'angle d'un objet. L'origine de ce plan déterminera « l'âme » du balayage.

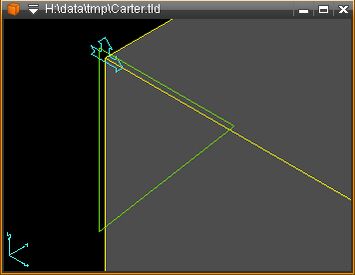

2.	Création d'un profil 2D, fermé, compatible avec le balayage prévu.

3.	Activation de la fonction Balayage (1317).

4.	Définir la sélection avec le profil 2D (ce qui peut aussi être fait déjà avant de lancer la fonction). Valider avec la touche SELECT de la souris.

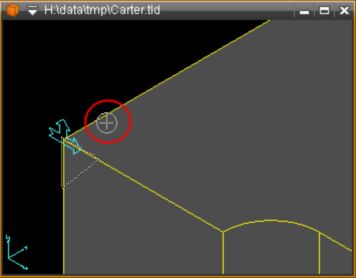

5.	Le système demande "Début de la trajectoire ?". Montrer la première arête, du côté de la surface qui doit être longée. Valider avec la touche SELECT de la souris.

6.	Le système « contamine » au long des arêtes tangentes. Puis demande "Elément ?" Il serait possible d'ajouter des arêtes non tangentes (dans la limitation). Valider avec la touche SELECT de la souris.

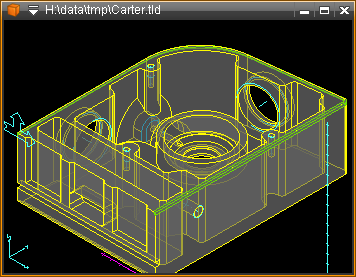

7.	Le système génère un objet volumique au long de la trajectoire donnée, et demande son "Origine". On voit bien ici que la contamination des arêtes s'est arrêtée sur un angle vif, où il y a rupture de tangence.

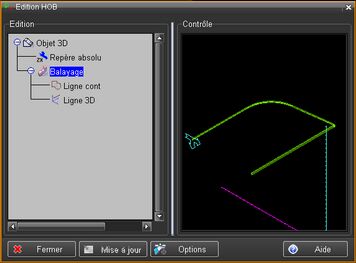

L'objet résultant a un arbre de construction (HOB), qui contient la fonction Balayage.

Les paramètres de la fonction peuvent être modifiés (menu contextuel sur la fonction Balayage).

Le profil peut être modifié ("Ligne cont").

La trajectoire est enregistrée dans le HOB sous la forme d'une liste de lignes 3D et arcs 3D, qui peuvent être modifiés ("Ligne 3D").

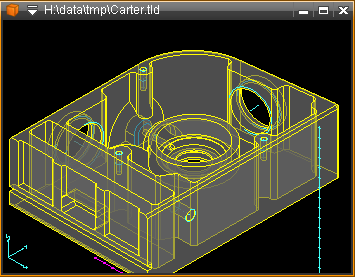

Après avoir fait Différence , l'objet complet a maintenant un nouvel « anglage », qui pourrait aussi être créé avec la fonction Anglage - chaque méthode ayant ses avantages et ses inconvénients.

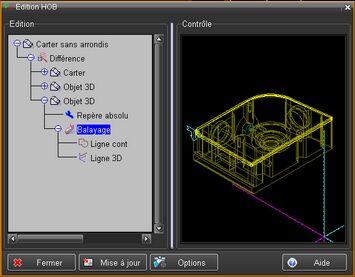

Modification des paramètres du balayage dans le HOB de l'objet

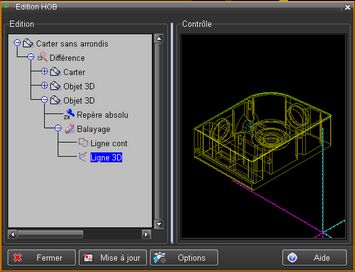

1.	Ajout dans le HOB d'un arc 3D et d'une ligne 3D pour compléter le pourtour de la surface (tout en ignorant certains détails).

.1.	Ligne 3D > Menu contextuel > Edition contour

.2.	Modification et ajout de lignes 3D et arcs 3D .

.3.

Fin edit.

2.	Edition du contour pour agrandir le profil (corrige le passage de certains angles).

.1.	Ligne cont > Menu contextuel > Edition contour

.2.	Modification du contour 2D.

.3.

Fin edit.

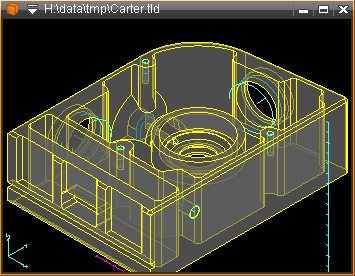

3.	"Mise à jour" de l'objet.

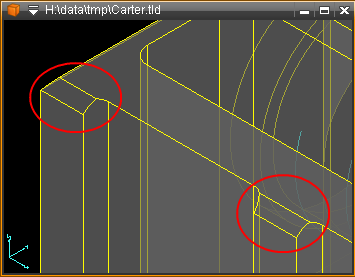

Vue rapprochée.

Exemple avec une trajectoire 2D fermée

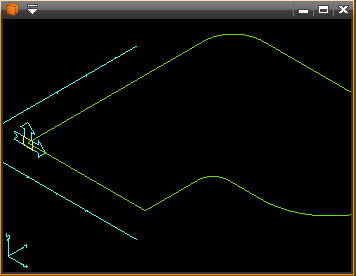

1.	Définition d'un contour 2D sur le plan XY.

2.	Définition d'un plan de travail normal au premier segment.

3.	Définition d'un profil (ici un rectangle).

4.	Activation de la fonction Balayage (1317).

5.	Définir la sélection avec le profil 2D (ce qui peut aussi être fait déjà avant de lancer la fonction). Valider avec SELECT.

6.	Le système demande "Début de la trajectoire ?". Montrer la première entité 2D.

7.	Le système « contamine » au long des arêtes tangentes, puis génère un objet volumique sur la trajectoire trouvée, et demande son "Origine".

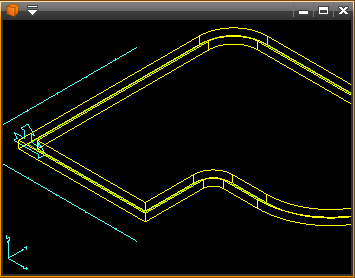

Objet résultant.

Où on peut constater que le coude entre début et fin de la trajectoire est bien construit.

Le même objet, après avoir modifié les préférences de la fonction (ou les paramètres du Balayage dans le HOB).
« Angle vif » est remplacé par « Rayon fixe » (valeur 5).
