BARRETTE

Cette fonction permet de créer des composants de type barrettes.

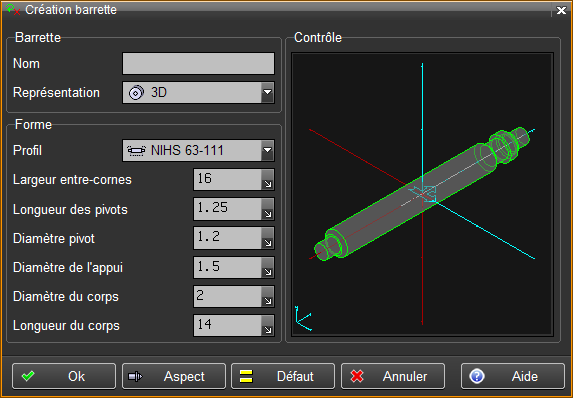

Barrette :
Nom : permet de nommer la pièce
Représentation : permet de choisir le type de représentation (en plan, en coupe, en vue, en 3D)
Vue : permet de choisir si le composant est vue de dessus ou de dessous

Forme :
Profil : permet de choisir le type de barrette
De nouveaux types de barrettes peuvent être définis et mis à disposition sous forme de fichier paramétrés dans le répertoire suivant « ../init/feature/barette ».

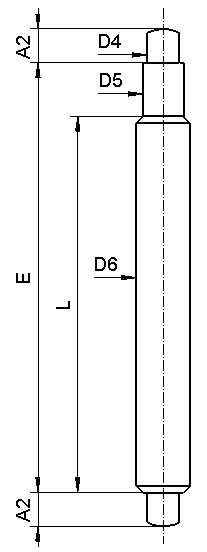

Largeur entre-cornes (E)
Longueur des pivots (A2)
Diamètre pivot (D4)
Diamètre de l’appui (D5)
Diamètre du corps (D6)
Longueur du corps (L)



Création d’un nouveau composant :
Ce type de composant est défini au travers d'un dessin paramétré. Les paramètres pilotant sont ceux décrit ci-dessus. Les différentes représentations (plan, coupe, vue) sont toutes dessinées dans ce même fichier paramétré et seront différentiées en fonction de leur type d'attribut. Un type d'attribut doit être affecté pour chaque ensemble d'entités définissant une représentation du composant.

Liste des types d'attributs permettant de distinguer les différentes représentations :

Code Type Attribut
Type Char plan
Type Char dessus
Type Char dessous
Type Char vue
Type Char coupe
Type Char revolution
Type Char elevation
