BOUCHON

Cette fonction permet de créer des composants de type bouchons.

Bouchon :
Nom : permet de nommer la pièce
Représentation : permet de choisir le type de représentation (en plan, en coupe, en vue, en 3D)
Vue : permet de choisir si le composant est vue de dessus ou de dessous

Forme :
Profil : permet de choisir le type de bouchon
De nouveaux types de bouchons peuvent être définis et mis à disposition sous forme de fichier paramétrés dans le répertoire suivant « ../init/feature/bouchon ».

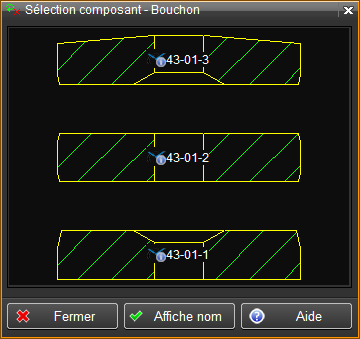

La bouton 'Modif' de la souris dans la zone d'entrée du profil permet une sélection graphique du type de bouchon.

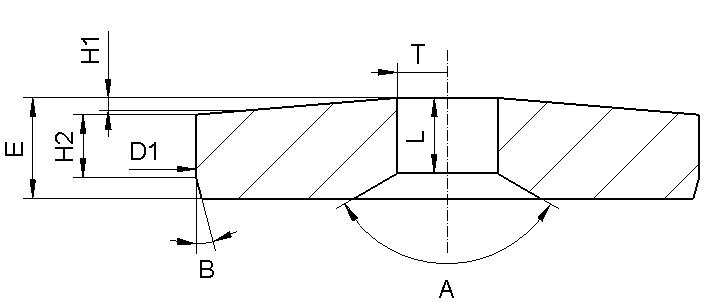

Diamètre du bouchon (D1)
Diamètre de référence (D3)
Epaisseur (E)
Hauteur du biseau (H1)
Longueur du ruban (H2)
Longueur du trou (L)
Diamètre du trou (T)
Angle de creusure (A)
Angle d’amorçage (B)



Création d’un nouveau composant :
Ce type de composant est défini au travers d'un dessin paramétré. Les paramètres pilotant sont ceux décrit ci-dessus. Uniquement le contour de révolution doit être dessiné avec éventuellement les cotes qui seront uniquement utilisées comme aide lors de l'entrée des paramètres du bouchon. Les différentes représentations (plan, coupe, vue) sont générées automatiquement lors de la création du composant bouchon.
