COMPOSANT ELEVATION

Cette fonction permet de créer des composants d'élévations.

Composants d'élévation :
Nom : permet de nommer la pièce
Représentation : permet de choisir le type de représentation (en plan, en coupe, en vue, en 3D)
Vue : permet de choisir si le composant est vue de dessus ou de dessous

Forme :
Profil : permet de choisir le dessin du contour du composant d'élévation
Contour/Edition : le profil du contour sélectionné précédemment peut être édité afin d'être modifié.
Contour/Sélection : un nouveau profil de contour peut être sélectionné à l'aide de cette fonction. Le nouveau contour doit être dessiné dans la fenêtre de dessin. Lors de la sélection d'un nouveau contour, le point de référence identifie le centre du diamètre d'alésage.
Contour/Sauvegarde : le profil affiché dans la fenêtre de visualisation peut être sauvegardé à l'aide de cette fonction dans le répertoire suivant :
« ../init/feature/celev »

Moyeu :
Profil : permet de choisir le profil du moyeu
Diamètre alésage : permet de définir le diamètre de l'alésage
Diamètre tube : permet de définir le diamètre extérieur du moyeu
Hauteur : permet de définir la hauteur du totale avec le moyeu

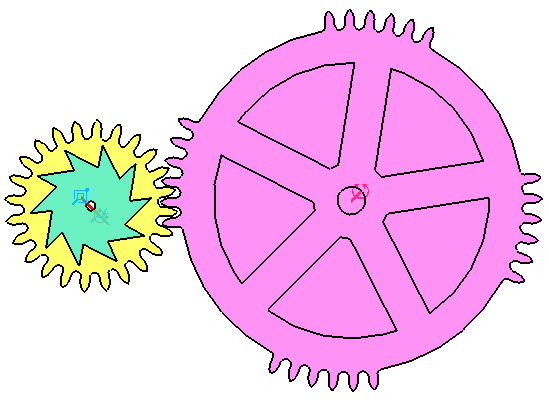

Dans l'exemple ci-desous, la roue violette est un composant d'élévation. La condition cinématique « Contact » lie la roue jaune au composant d'élévation violet.


Il est également possible de créer un composant élévation depuis une pièce 2d contenant un contour fermé à l'aide de la fonction Pièce->comp. élévation.
