Horlogerie > Création > Engrenage intérieur (783)
|
Cette fonction permet de créer des composants de type engrenage intérieur.

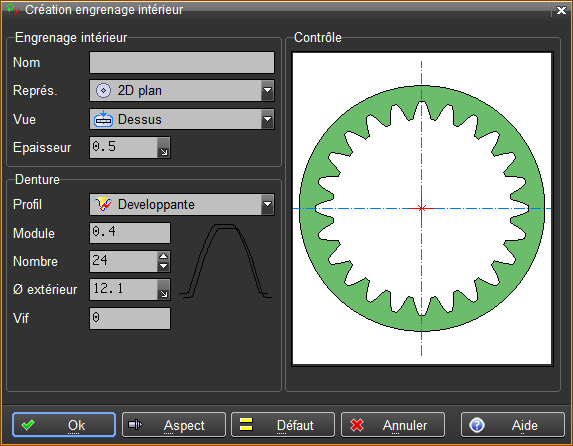

Engrenage intérieur
Nom : permet de nommer la pièce

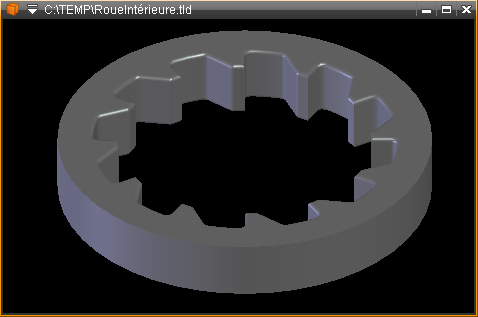

Représentation : permet de choisir le type de représentation (en plan, en coupe, en vue, en 3D)
Vue : permet de choisir si le composant est vue de dessus ou de dessous
Epaisseur : permet de définir l’épaisseur du composant
|
|
Denture
Profil : permet de choisir le type de profil de dent
Module : permet d’entrer le module de l’engrenage intérieur
Nombre : permet de définir le nombre de dents
Diamètre extérieur : permet de définir la valeur du diamètre extérieur de l’engrenage
MODIF dans la dernière zone d'entrée permet de choisir la finition : Vif / Raccord / Chanfrein (version 2015)
|
|
Création d’un nouveau profil de dent
Des fichiers paramétrés définissent les profils de dents et sont stockés dans le répertoire « ../init/feature/igear ».
|
|
