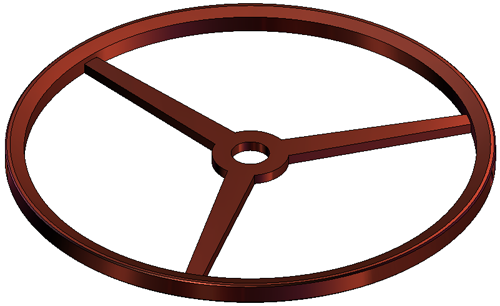

Balancier

Cette fonction permet de créer des composants de type balancier selon la norme NIHS 34-04.

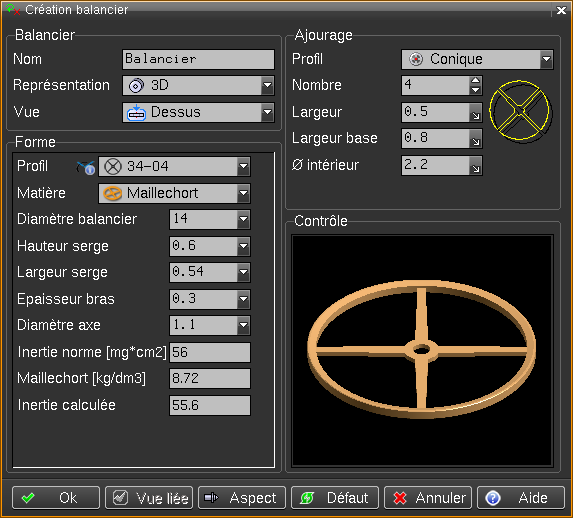

Balancier :
Nom : permet de nommer la pièce
Représentation : permet de choisir le type de représentation (en plan, en coupe, en vue, en 3D)
Vue : permet de choisir si le composant est vue de dessus ou de dessous

Forme :
Profil : permet de choisir le type de balancier
De nouveaux types de balancier peuvent être définis et mis à disposition sous forme de fichier paramétrés dans le répertoire suivant « ../init/feature/balance ».

Matière: permet de sélectionner la matière du balancier. La masse volumique est sélectionnée en fonction de la matière. Si la matière sélectionnée est celle du composant, la matière physique associée à la matière du composant est utilisée.

Diamètre balancier: il est possible d'entrer la valeur du diamètre, ou de sélectionner dans la liste un diamètre normalisé ou, avec la touche 'Modif' de la souris de sélectionner directement une ligne dans la table normalisée NIHS 34-04.
Hauteur serge: il est possible d'entrer la valeur de la hauteur ou de sélectionner dans la liste une hauteur normalisée.

Ajourage:
Ces paramètres permettent de sélectionner le type de bras et leur dimension selon la fonction Ajour.

Norme NIHS

Par défaut la norme NIHS est recommandée. Cette recommandation peut-être modifiée à l'aide de la fonction de normalisation des composants.

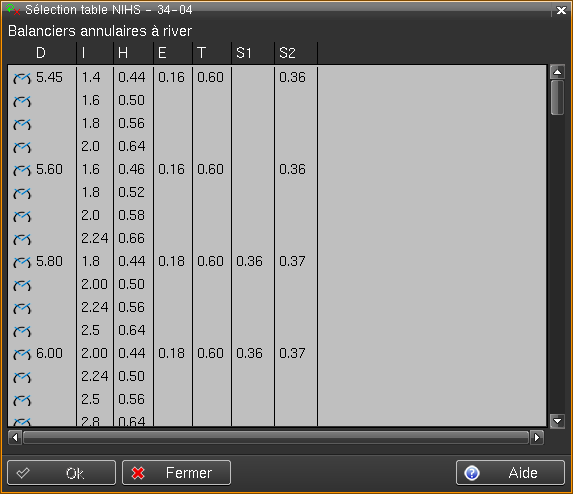

La touche 'Modif' de la souris dans la zone d'entrée du diamètre du balancier permet de sélectionner les paramètre dans la table de normalisation NIHS 34-04.

Fichier paramétré

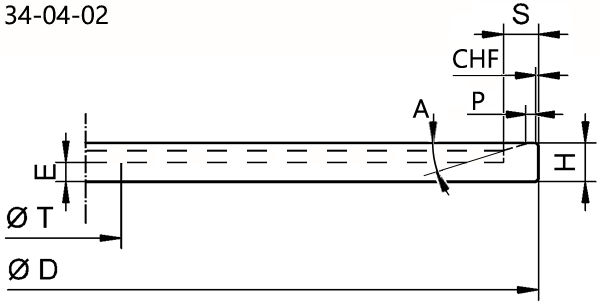

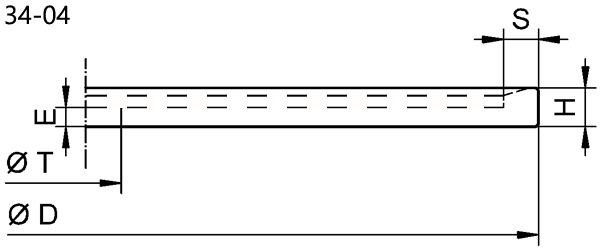

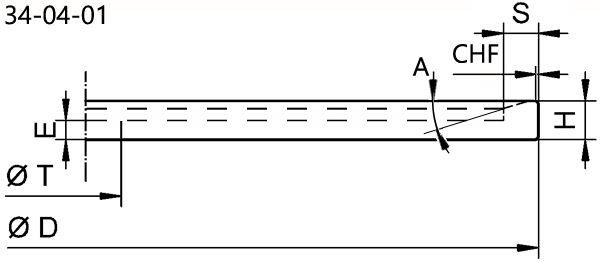

Les fichiers paramétrés de base contiennent les paramètres, selon la norme NIHS 34-04, suivants:

Diamètre du balancier (D)
Hauteur serge (H)
Largeur serge (S)
Épaisseur des bras (E)
Diamètre de l'axe (T)
Angle de diamantage (A)
Dimension des chanfreins (CHF)
Dimension du plat (P)


Création d’un nouveau composant :
Ce type de composant est défini au travers d'un dessin paramétré. Les paramètres pilotant sont ceux décrit ci-dessus. La seule représentation nécessaire est le contour de révolution. Les autres représentations sont automatiquement déduites depuis le contour de révolution.
