VISSERIE

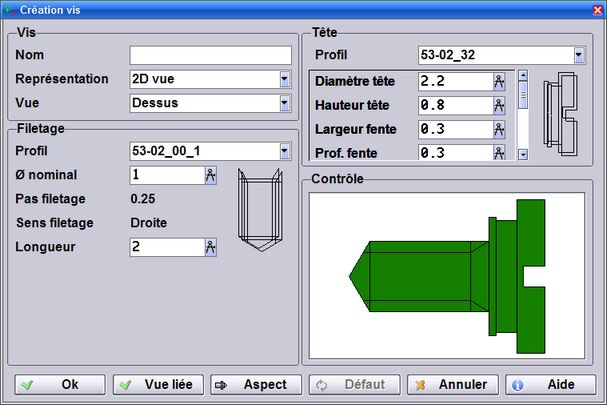

Cette fonction permet de créer des composants de type Vis:

Vis :
Nom : permet de nommer la pièce
Représentation : permet de choisir le type de représentation (en plan, en coupe, en vue, en 3D)
Vue : permet de choisir si le composant est vue de dessus ou de dessous

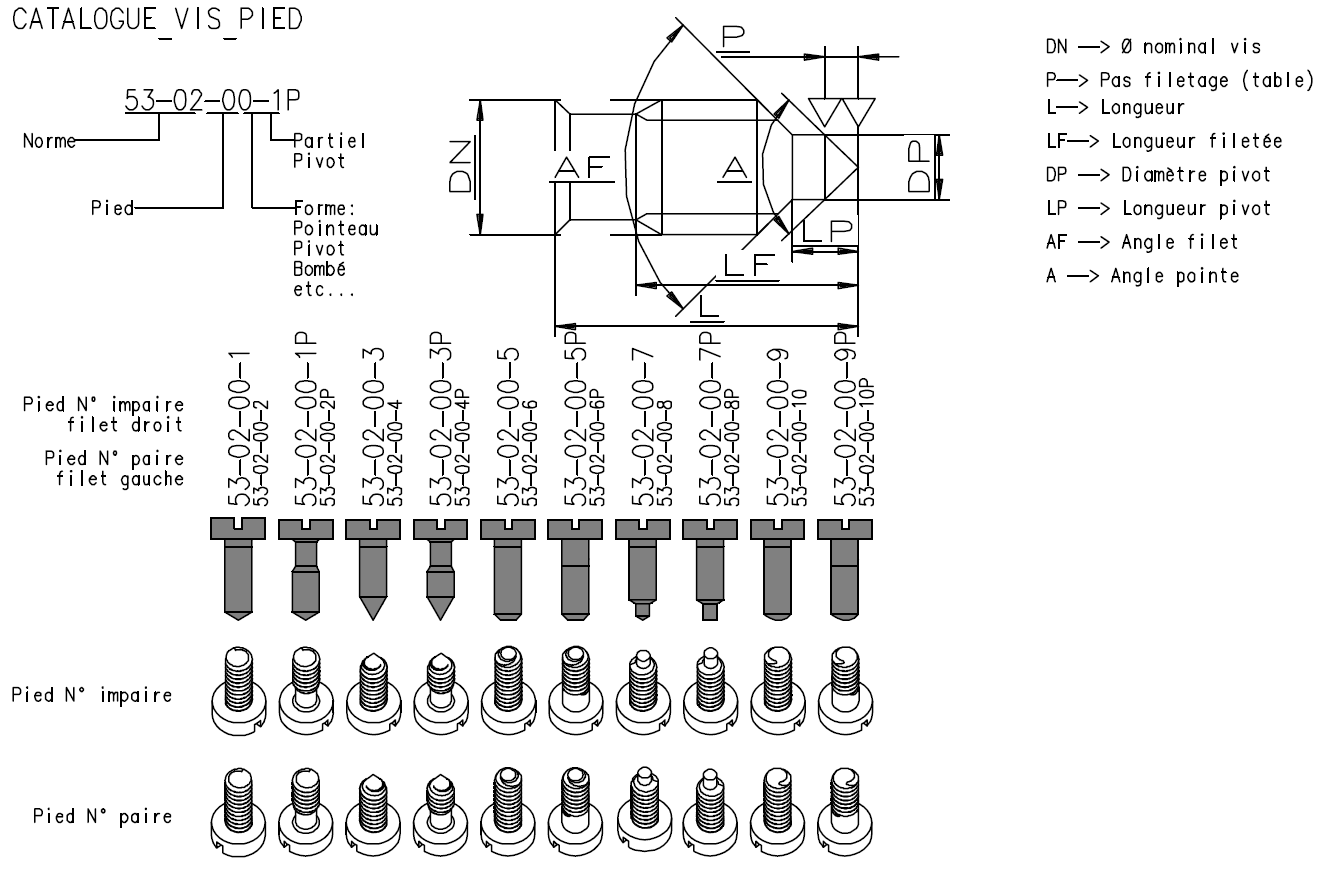

Filetage :
Profil : permet de choisir le type de filetage
Diamètre nominal : cette valeur est donnée en fonction de la table du filetage normalisé NIHS
Pas filetage : cette valeur est définie par la table des filetage normalisé NIHS
Sens filetage : cette valeur est définie automatiquement en fonction du profil de filetage choisi
Longueur : permet de définir la longueur du filetage
Longueur filetée : permet de définir la longueur filetée

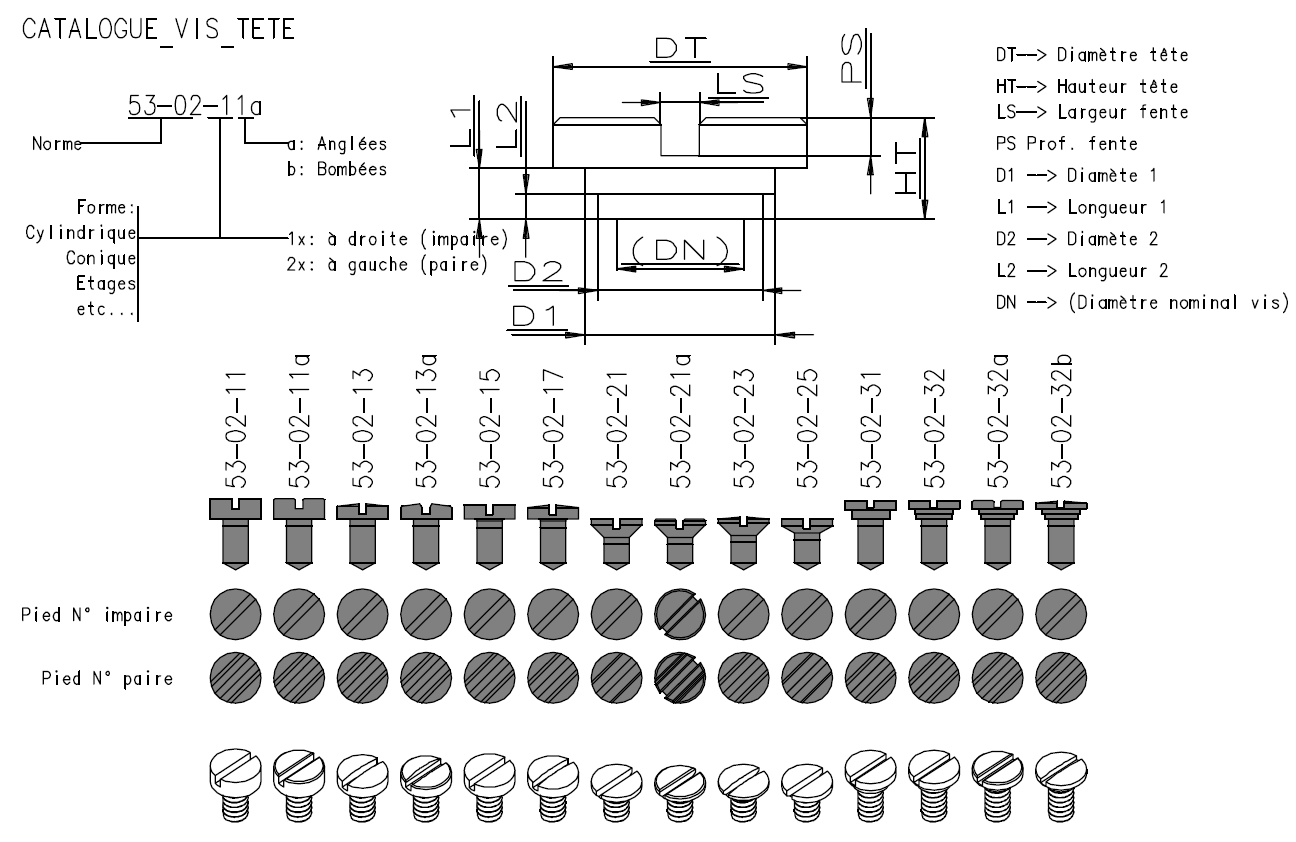

Tête :
Profil : permet de choisir le type de tête de vis normalisé NIHS
Diamètre tête : permet de définir le diamètre de la tête de vis
Hauteur tête : permet de définir la hauteur de la tête de vis
Largeur fente : permet de définir la largeur de la fente de la tête de vis
Profondeur fente : permet définir la profondeur de la fente de la tête de vis


Certain profils donnent la possibilité de choisir des types de têtes à trois portées:
