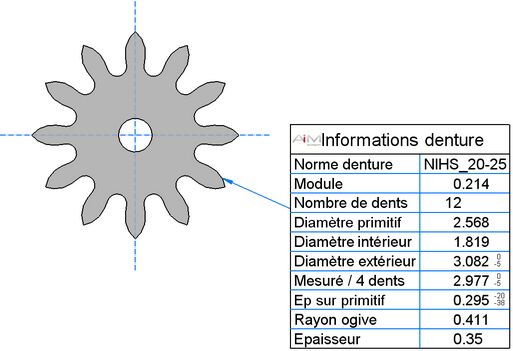

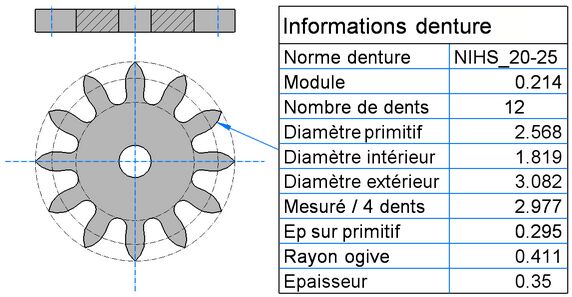

Cette fonction permet de créer une table des valeurs des paramètres d’un engrenage. Seules les entités de type "composant horlogers" créé avec TellWatch peuvent être traité avec cette fonction. Les valeurs affichées dans le tableau sont liées au composant et se mettent à jour en fonction des modifications apportées à l’engrenage.

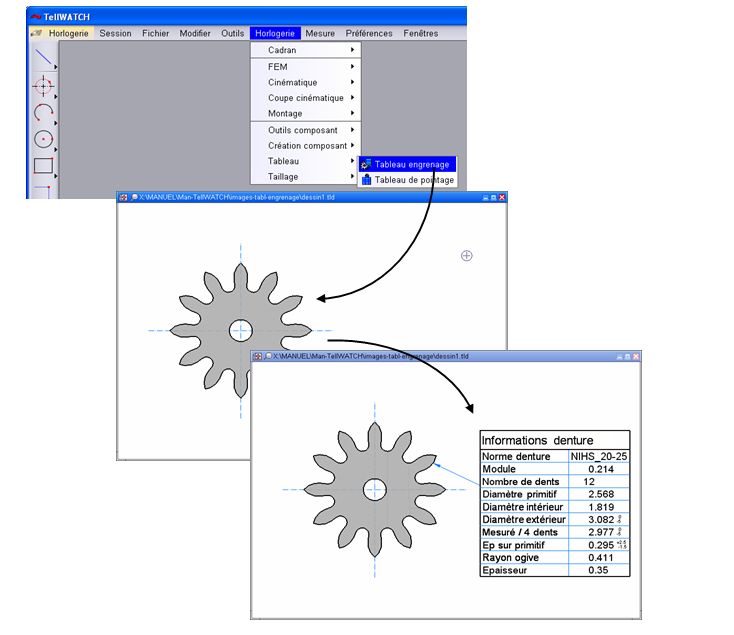

Création Pour créer un nouveau tableau de compsant il suffit de sélectionner la fonction « tableau de composant » (fonction n°1203) puis d’indiquer la représentation du composant à informer.

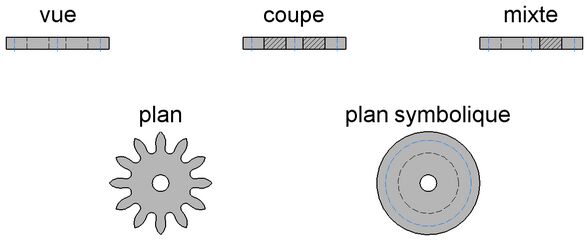

Un tableau d’engrenage peut être lié à tous les types de représentation 2D d’un engrenage :

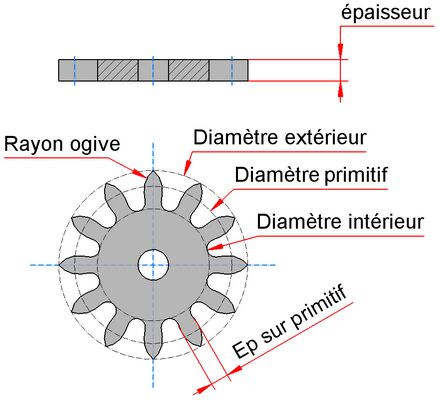

Modification Les paramètres affichés dans le tableau d’engrenage suivent les règles de mesures des schémas ci-dessous

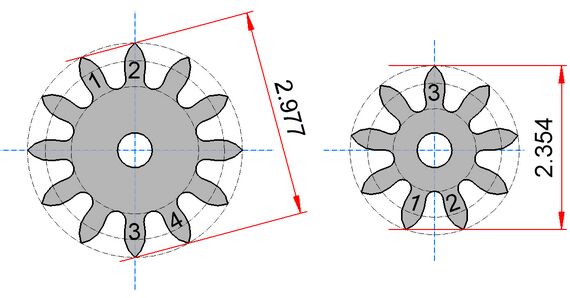

Mesure sur dents Cette valeur est mesurée sur 4 dents lorsque le nombre de dents total de l’engrenage est paire et sur trois dents lorsque le nombre de dents total est impair.

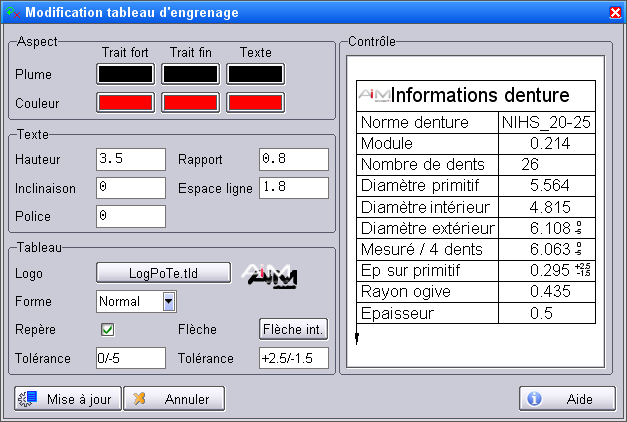

Un tableau d’engrenage est déplacé en cliquant avec la touche MODIF de la souris sur ce dernier et en indiquant sa nouvelle position. La flèche pointant l’engrenage informé par le tableau est déplacée en cliquant avec la touche MODIF de la souris sur l’extrémité de la flèche. En double cliquant sur un tableau d’engrenage existant, les paramètres de création s’affichent dans la fenêtre suivante :
Le tableau d’engrenage permet de définir l’aspect des plumes et couleurs, de la police de caractère ainsi que de paramètres particulier dans la zone « Tableau » : Logo Un logo peut être ajouté en haut à gauche du tableau de pointage. Le logo doit être un fichier 2d stocké sous le répertoire « ../init/logo ». Forme La description des paramètres peut être affichée de manière simplifiée ou normale. Repère Le repère ou la flèche pointant sur l’engrenage informé par le tableau d’engrenage peut être affiché ou non. Flèche Le type de flèche peut être choisi à l’aide de cette option. Tolérance Les valeurs du « diamètre extérieur » ainsi que de la mesure sur 3 ou 4 dents, peuvent suivre une table de tolérances. En cliquant avec la touche MODIF de la souris dans la zone « Tolérance », la table de tolérances s’affiche. Tolérance EP La valeur de l’épaisseur d’une dent sur le diamètre primitif « Ep sur primitif », peut suivre une table de tolérances. En cliquant avec la touche MODIF de la souris dans la zone « Tolérance EP », la table de tolérances s’affiche.
Ce tableau est applicable dans les mises en plan et sur les représentations symboliques des composants de type engrenage. Il peut être détaché avec la fonction Figer.
|
