Conversion > Entrée/Sortie > Création composant dans SW (2138)
|
Cette fonction permet de créer un objet 3D dans SolidWorks dans un dessin de Pièce (SLDPRT) à partir d'un composant horloger TellWatch.
Liste des composants traités :
| 1. | L'objet 3D est créé en utilisant les fonctions de création standard dans SolidWorks (esquisse, bossage extrudé, ...). |

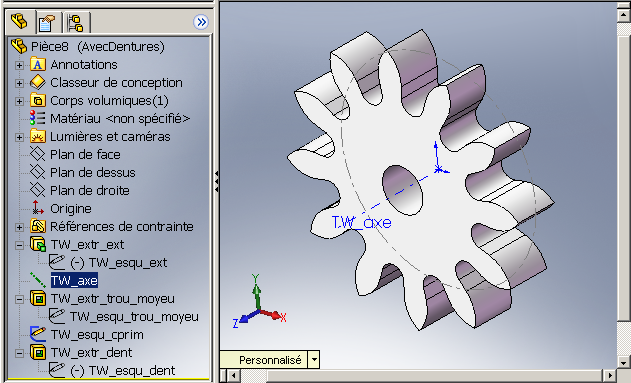

Exemple pour un composant de type 'Engrenage'.
Pour ce type de composant, la denture peut être obtenue par une esquisse complète de la denture ou par la répétition d'une dent (voir Options d'écriture SolidWorks).
| 2. | Suivant le type du composant, des configurations SolidWorks sont ajoutées pour représenter un état du composant. |

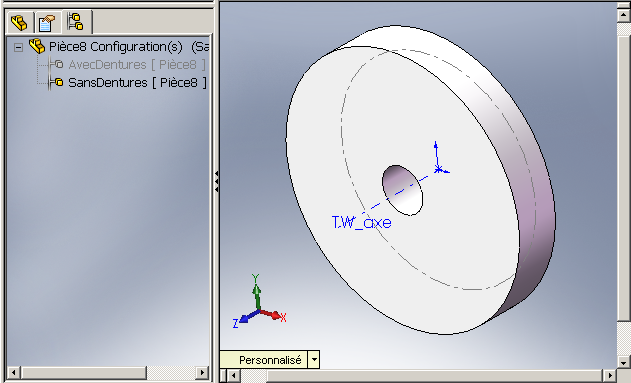

Exemple pour un composant de type 'Engrenage', deux configurations sont créées, une pour représenter l'état 'Avec Dentures' et l'autre l'état 'Sans Dentures'.

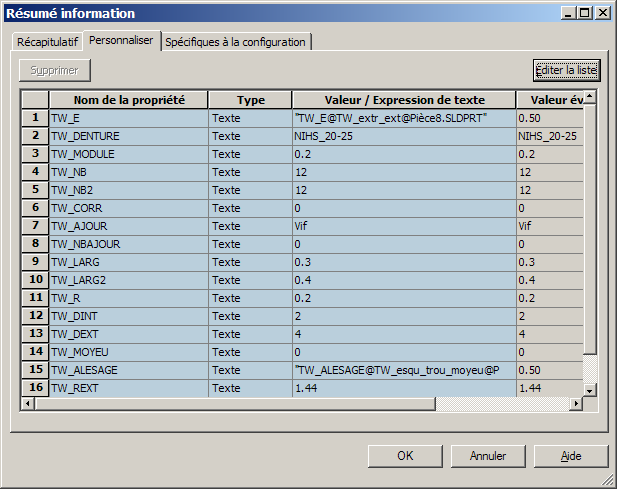

Exemple pour un composant de type 'Engrenage', la propriété 'Nombre de dents' est ajoutée sous le nom 'TW_NB'.
Les matières définies dans SolidWorks sont utilisées.
Une matière utilisée par un composant doit exister dans SolidWorks. Le nom de la matière est utilisé.
Instructions à suivre pour exécuter la fonction :
| • | Sélectionner le composant TellWatch à créer dans SolidWorks |
| o | SolidWorks doit être démarré |
| o | S'il n'y a pas de document ouvert en cours dans SolidWorks ou si le document en cours n'est pas de type 'Pièce', un nouveau document de type 'Pièce' est créé avec le modèle de Pièce par défaut utilisé par SolidWorks (.prtdot) |
|
