Bulletin d’information TellWatch 2017
Système Support de Windows 10 et 64 bits Les versions TellWatch sont supportées sous Windows 10 et uniquement en 64 bits. Les versions 32 bits ne sont plus distribuées.
Voir les configurations système. Support écran haute définition Support de l'affichage avec échelle pour les écrans haute définition (UHD).
Manuels Les manuels Tell, TellWatch, Api, Macro et ASCII existent en français et anglais. Voir la fonction Langue.

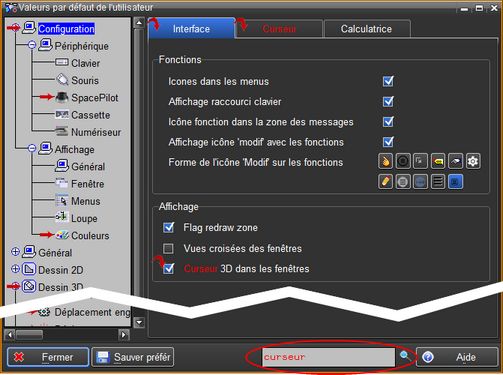

Options de l'utilisateur Une fonction de recherche a été implémentée dans les options de l'utilisateur.
Voir la fonction Options de l'utilisateur . Affichage des messages d'attention (573) Affichage des messages d'attention et éventuellement d'une mise à jour disponible. Ces informations sont affichées automatiquement au lancement de TellWatch si le démarrage de l'application n'est pas automatique.
Voir la fonction Messages d'attention. Général Lire module (79) Les performances lors de la lecture de dessins contenant des modules a été grandement améliorées, particulièrement avec des dessins contenant un grand nombre de modules identiques. Voir la fonction Lire module Nombre de sauvegarde (2425) Permet de spécifier le nombre de fichiers de sauvegarde.

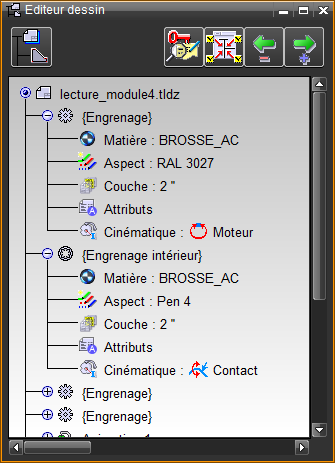

Voir la fonction Nombre de sauvegarde Interface Fenêtre pièces (645) La fenêtre pièces permet d'afficher et de modifier les paramètres d'aspect des pièces et objets. Un nouveau mode de travail permet de sélectionner depuis la fenêtre des pièces et les entités sélectionnées dans le dessin sont affichées dans la fenêtre des pièces. La sélection est identique dans le dessin et la fenêtre des pièces.
Voir les fonctions Fenêtre pièces et Options d'affichage des pièces.
2D Supprime duplication (92) Il est maintenant possible de supprimer les entités superposées dans une pièce ainsi que les pièces contenues dans une pièce. Le traitement peut-être fait sur tout le dessin en une seule opération. Voir la fonction Supprime dupl. Réparer contour (1339) Il est maintenant possible de fermer les contours imprécis dans une pièce ainsi que les pièces contenues dans une pièce. Le traitement peut-être fait sur tout le dessin en une seule opération.
Voir la fonction Réparer contour Partie du dessin invisible ou visible (2413, 2414, 2424) La fonction de mise en évidence de la sélection permet de rendre invisible la partie du dessin hors sélection et la fonction visualisation toutes entités réaffiche les entités invisibles.
Voir les fonctions Mise en évidence sélection, Visualisation toutes entités et Affichage sélection On/Off
3D Fonction Pliage (2398) La fonction Pliage applique des paramètres géométriques et physiques pour plier une plaque selon un segment de pliage donné.
Fonction Utiliser type de ligne (2406) La fonction Utiliser type de ligne permet de représenter un objet dans les vues cachées, selon le type de ligne associé à l'objet plutôt qu'en ligne continue. C'est particulièrement utile pour représenter un objet dans plusieurs positions fonctionnelles.
Fonctions Révolution face (2408) et Hélicoïdal face (2409) Les fonctions Révolution face et Hélicoïdal face permettent de manière analogue à la fonction Elévation face de créer un nouvel objet sur la base d'une face plane existante.
Fonction Hélicoïdal (865) La fonction Hélicoïdal permet désormais de sélectionner plusieurs contours à la fois.
Type raccord forcé ou non La fonction Type raccord permet de renoncer au type « raccord » de certaines faces construites par Chanfrein ou Raccord , ou héritées des fonctions Elévation face , Révolution face , Hélicoïdal face ou Pliage . Elle permet à l'inverse de forcer ce type sur des faces construites autrement ou résultant d'importations. L'objectif étant de suivre - ou non - les préférences d'affichage définies dans Arêtes des raccords . Enregistrement des lumières avec le dessin Cette fonction permet de forcer l'enregistrement des lumières configurées avec le dessin. Voir la fonction Enreg. lumières avec dessin. Enregistrement des paramètres d'affichage 3d avec le dessin Cette fonction permet de forcer l'enregistrement des paramètres d'affichage (texture d'environnement, paramètres de la vue de travail et des différentes vue éclairées) des différentes vues 3d avec le dessin. Voir la fonction Enreg. param. affichage 3d avec dessin. La fonction Trace faces sur plan on/off permet d'afficher les faces des objets 3D qui sont coplanaires avec le plan de travail courant, dans les fenêtres 2D, sous forme de traitillés. Cette fonctionnalité était jusqu'ici toujours activée, désormais ce ne sera plus le cas. Fonction Taillage crémaillère (2421) La fonction Taillage crémaillère permet de tailler une crémaillère en sélectionnant la roue d'engrènement.

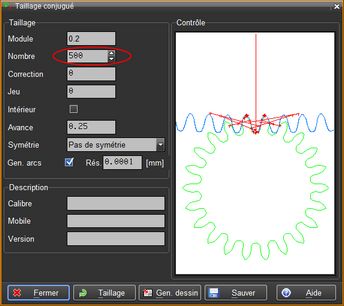

Voir la fonction Taillage crémaillère. Fonctions Taillage (1213, 1216) Les fonctions de taillage de denture et conjugué ont été modifiées pour permettre le taillage de plus de 360 dents. Le maximum de dents est actuellement de 1000.
Voir les fonctions Taillage denture, Taillage conjugué. CINEMATIQUE Fonction Définition cinématique (1325) La fonction de définition d'une cinématique a été étendue à l'éditeur cinématique et à l'éditeur de pièces. Il est possible de sélectionner les pièces indépendamment dans le dessin, l'éditeur cinématique ou l'éditeur de pièces. Si lors de la sélection dans le dessin plusieurs pièces se trouve dans la pastille de recherche, le système propose de sélectionner la pièce désirée dans une liste. Lors du passage du curseur sur une entrée de la liste, la pièce correspondante est affichée en mode sélection dans le dessin.
Lors de la définition cinématique sur une pièce ou à la fin de l'édition d'une pièce cinématique un contrôle automatique de la cohérence du contour est réalisé. Si le contour n'est pas correct un message d'information est affiché en fonction de l'erreur sur le contour.
Voir la fonction Définition cinématique.
Fonction Repère info. cin. (2422) Permet de créer un repère lié à une entité cinématique. Le repère affiche les informations cinématique de la pièce liée comme le moment, la force ou la pression de Hertz..
Voir la fonction Repère info. cin..
Fonction pas moteur (1104) Cette fonction permet d'initialiser la séquence de fonctionnement d'un moteur. Après modification, les paramètres sont enregistrés avec l'entité moteur. Après un calcul cinématique les paramètres du moteur sont automatiquement enregistrés avec l'entité moteur.
Voir la fonction Pas moteur.

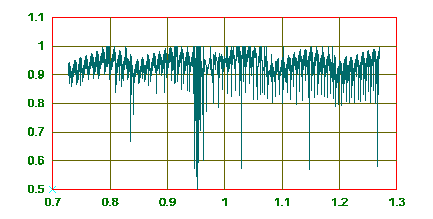

Moyenne dans les graphes (1100) Une nouvelle option dans les graphes permet d'afficher la moyenne mobile d'une courbe avec une période donnée.
Voir la fonction Graphe. FEM Fonction FEM interactif (629) Un nouvelle option permettant l'activation ou l'annulation du contrôle du calcul du ressort pendant son positionnement interactif a été ajoutée. Si l'option est activée il n'est pas possible de déplacer le ressort dans des positions impossibles ou hors des limites de calcul. Dans ce cas, si les limites sont dépassées, le message 'DEPLACEMENT TROP GRAND' est affiché avec le curseur et le ressort reste à la position du dernier calcul.

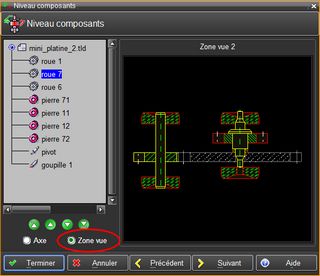

Voir la fonction FEM interactif. MISE EN PLAN Fonction Niveau composants (72) La fonction Niveau composants permet désormais de classer les composants par zone vue, et non seulement par axe (pli entre deux zones vue).
CONVERSION COLLADA Lecture et enregistrement au format Collada Voir les fonctions Collada CONVERSION KML - KMZ Lecture et enregistrement au format Keyhole Markup Language Voir les fonctions Keyhole Markup Language CONVERSION SolidWorks Programme additionnel pour SolidWorks L'utilisation du programme additionnel pour SolidWorks permet d'optimiser les performances du transfert SolidWorks <-> TellWatch. Voir Programme additionnel pour SolidWorks. CONVERSION DWG/DXF Lecture de l'entité MLINE de DWG/DXF.
CONVERSION STEP Enregistrement au format STEP Enregistrement de la sélection. Ajout d'une option pour sauver les objets sans historique de construction. Le résultat est un objet facettisé. Ajout d'une option pour mettre dans une couche les objets qui posent un problème lors de l'enregistrement au format STEP. Voir la fonction Sauver STEP, Export 3D, Options export 3D CONVERSION STL Enregistrement au format STL Voir les fonctions Sauver STL ASCII et Sauver STL binaire CONVERSION Inventor Lecture d'un assemblage Voir la fonction Import 3D CONVERSION Solid Edge Lecture d'un assemblage Voir la fonction Import 3D CONVERSION Catia Lecture d'un assemblage Voir la fonction Import 3D INSTRUCTIONS MACRO Nouvelles instructions Les instructions macro suivantes ont été ajoutées.
|
