Nouveautés TellWATCH2014
|
Nouveautés TellWATCH2014 |
|
|

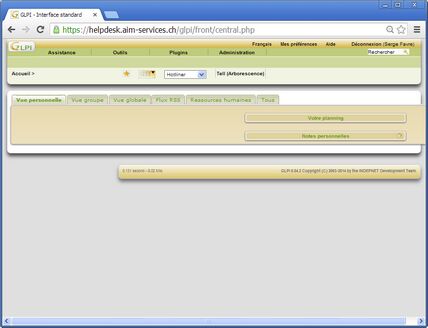

Bulletin d’information TellWatch 2014 Système Demande d'assistance Cette fonction active le navigateur Internet avec la page de demande d'assistance, de support ou de renseignement directement au support TellWatch de AiM Services. Cet outil permet le suivi des demandes et de consulter l'état d'avancement de la résolution des problèmes.

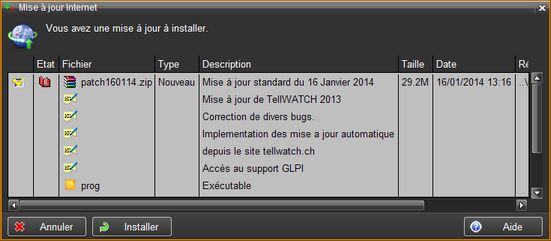

Voir la fonction Demande d'assistance. Mise à jour Internet Cette fonction permet de vérifier la présence et la mise à jour des fichiers de fonctionnement et d'aide du poste client par rapport aux dernières mises à jour du site Web de AiM Services.
Voir la fonction Mise à jour Internet. Interface SpaceNavigator
LeapMotion
2D QR code et Bar Code Nouveau composant de création d'un QR Code ou Bar Code avec la fonction QR Code.
Couleur par largeur Cette fonction autorise l'association d'une couleur à une largeur. Si la fonction est active, l'option 'Trace largeur' est ajoutée aux modes d'affichage du dessin.
Ligne large edit pièces Cette fonction permet d'afficher, lors de l'édition d'une pièce, les entités en dehors de l'édition de la pièce en trait de largeur définie (Fonction active) ou en trait fin (fonction inactive). Le fonctionnement est identique en affichage sur l'écran ou en sortie traceur ou dans un fichier.
Caractères Unicode Les caractères des Polices Unicode sont supportés dans les textes du dessin. Il est possible de faire un copier/coller d'un texte Unicode depuis un navigateur directement dans la zone d'entrée d'un texte du dessin. Le raccourci clavier [Alt]+[F12] permet d'afficher la table des caractères de la police courante lors de l'édition d'un texte et si la police est Unicode la sélection est réalisée sur tous les caractères de la police.

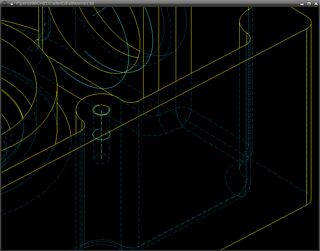

Voir la fonction Nouveau texte. 3D Plan de travail Le positionnement interactif du plan de travail est amélioré avec l'emploi de la touche « X » : inversion de l'axe des X. Représentation des lignes cachées Désormais, en mode mise en plan et pour le traceur, les lignes cachées suivent les paramètres choisis pour les « traits moyens ».

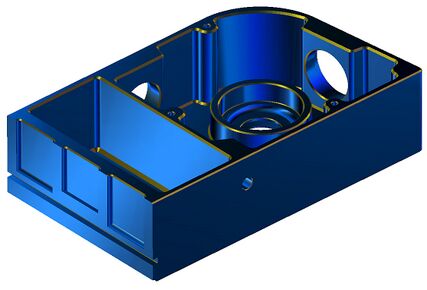

Voir la nouvelle page de manuel Représentation des lignes cachées . Chanfrein Création de chanfreins sur un objet volumique, modifiable lors de l'édition de l'arbre de construction.
Voir la fonction Chanfrein . Liste des objets 3d Les fonctions de liste des objets 3d ont été modifiées pour permettre une configuration personnalisée des colonnes des listes ainsi que l'ajout d'un menu contextuel permettant des modifications de l'aspect et de la matière des objets.

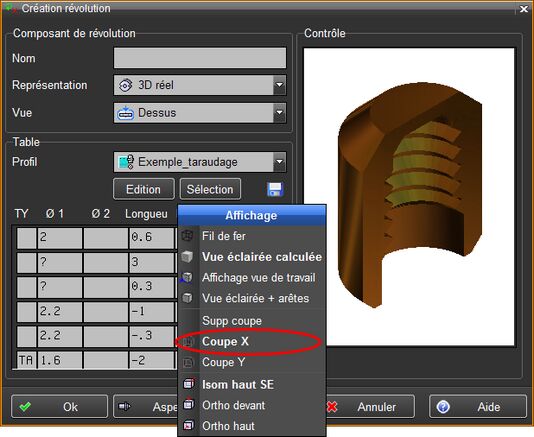

Voir les fonctions Liste des objets 3d , Liste triée des objets 3d . Conversions 3D (STEP & SAT) La fonction Stretch 3D est maintenant traitée pour la sauvegarde des objets et assemblages 3D au format STEP et SAT. Voir Conversion 3D. Historique de construction (HOB) Fonctions Lisser arêtes (133) et Annuler arête lisse (134) Les fonctionnalités Lisser arêtes et Annule arête lisse permettant de ne pas afficher certaines arêtes des objets volumiques sont désormais intégrées à l'historique de construction. HORLOGERIE Affichage d'un composant en coupe Il est possible d'afficher dans la zone de visualisation les composants en vue coupée selon l'axe X ou Y ce qui améliore grandement la visibilité des pièces en cours de création.
Composants du barillet (2318, 2319, 2320, 2321) Quatre nouveaux composants ont été ajoutés pour la construction du barillet.

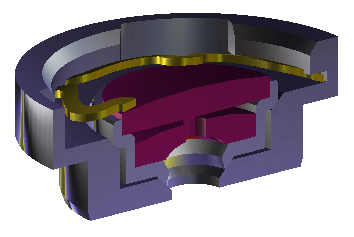

Voir les fonctions Tambour de barillet, Axe de barillet, Couvercle de barillet, Ressort de barillet. Composants de l'amortisseur de chocs (618) Trois nouveau composants ont été ajouté pour la construction de l'amortisseur de chocs, le corps, le chaton et la lyre. L'amortisseur de chocs est un composant comprenant cinq composants: le corps, le chaton , la lyre et deux pierres. Lors de la modification d'un paramètre de l'amortisseur de chocs, toutes les pièces le composant sont modifiées.
Voir les fonctions Amortisseur de chocs, Corps, Chaton, Lyre. Pierre.

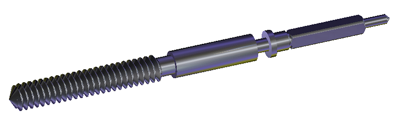

Composant tige de remontoir (2322) Le composant tige de remontoir a été ajouté.
Voir la fonction Tige de remontoir. Contour auto (2287) Le format d'export des points des machines à mesurer OGP a été ajouté à la fonction. Voir la fonction Contour auto.

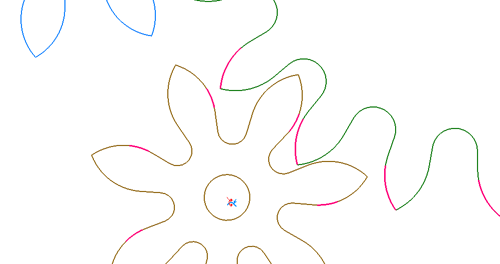

CINEMATIQUE Zone de contact (2328) Cette fonction permet de générer la zone de contact sur une entité d'un mécanisme selon les configurations enregistrées dans l'entité animation cinématique.
Voir la fonction Zone de contact Ligne d'engrènement (2337) Cette fonction permet de générer la ligne d'engrènement entre deux entités d'un mécanisme selon les configurations enregistrées dans l'entité animation cinématique.
Voir la fonction Ligne d'engrènement Remplace pièce (1061) Lors du remplacement d'une série de pièces par une autre, les attributs de cinématique sont conservés. Voir la fonction Remplace pièce
FEM Suppression contour 2d après la création d'un maillage (2317) Ce flag permet de spécifier si le contour 2d de création d'un ressort sera supprimé ou pas après la génération du ressort par la fonction Création maillage. Voir la fonction Suppression 2d FEM on/off Déplacement d'un ressort Lors du déplacement ou de la copie d'un ressort, le contour affiché (déformé ou d'origine) est utilisé. MISE EN PLAN Représentation des lignes cachées Les lignes cachées utilisent les paramètres donnés pour les traits moyens. CONVERSION STL Le module de conversion STL binaire en lecture et écriture a été modifié pour le support des couleurs.

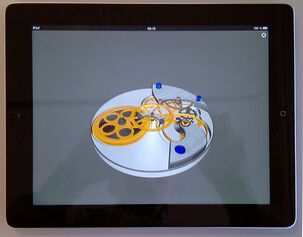

Voir la fonction Sauver STL binaire CONVERSION Flare3D Lecture et écriture d'une scène 3D ainsi que la cinématique ou le montage/démontage au format du logiciel Flare 3d qui permet d'afficher des scènes et des animations avec une tablette iPad, Windows ou Android.
Voir les fonctions Lire Flare 3D , Sauver Flare 3D CONVERSION SolidWorks Amélioration du transfert vers SolidWorks.

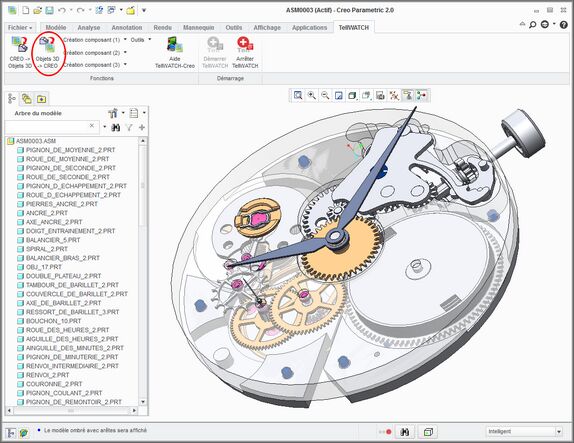

CONVERSION Creo2 Ce module de liaison avec Creo2 contient des fonctions de transfert d'objets volumiques de Creo2 Parametric vers TellWatch et de TellWatch vers Creo2 Parametric. Ce module permet également de créer des composants horlogers 3D directement dans Creo2 Parametric soit dans un dessin de Pièce, soit dans un dessin d'Assemblage.
Lecture d'un dessin dans TellWatch
Transfert des objets de la sélection dans Creo2.
Création d'un composant TellWatch, une roue dans cet exemple, et génération dans Creo2.
Voir le manuel Interface Creo2 CONVERSION DWG/DXF Conversion de l'entité FACE de DWG/DXF en Facette 3D.
Voir l'option libellée (2) des options de lecture DWG/DXF. INSTRUCTIONS MACRO Les instructions macro suivantes ont été ajoutées ou modifiées.
|
