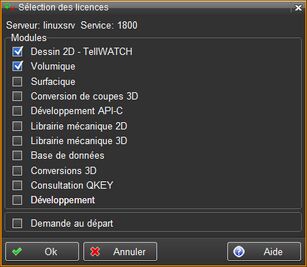

Système Extension unique Ce flag permet de forcer une extension unique lors de l'enregistrement d'un fichier de dessin ou paramétré. Si le flag est activé il n'est plus possible d'avoir des fichiers de dessin ou paramétré avec des extensions associées. Par exemple si l'on enregistre un dessin avec une extension .tldz et que le même nom de fichier avec une extension .tld existe, le fichier avec l'extension .tld sera remplacé par le nouveau dessin avec l'extension .tldz. Voir la fonction Extension unique on/off . Modification des licences de l'utilisateur Cette fonction permet de modifier les licences demandées au serveur de licences pour l'utilisateur.
Voir la fonction Licences utilisateur . Mode de lecture des anciens dessins Un nouveau mode de lecture par 'plume et couleur' a été ajouté pour permettre la lecture des couleurs de plumes et les couleurs des anciens dessin. La couleur des plumes est affectée aux largeurs et les 50 couleurs des versions précédentes sont mappées sur les couleurs 11 à 61. Ce mode n'est fonctionnel que si la fonction Couleurs par largeur est activée.

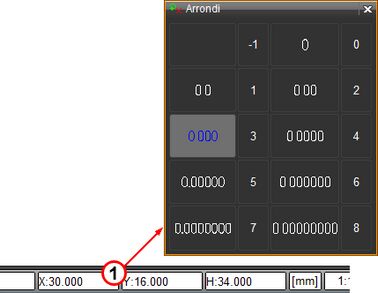

Voir la fonction Mode lecture anciens dessins Interface Arrondi d'affichage des coordonnées La touche 'Modif' de la souris sur la zone d'affichage des coordonnées du curseur permet d'accéder directement à la fonction de modification de l'arrondi d'affichage des coordonnées du curseur.
Voir la fonction Arrondi d'affichage des coordonnées . Choix couche La fonction 'Choix couche' affichée au bas du bureau indique avec l'icône
Voir la fonction Choix couche. Déplacement du curseur La touche [Shift] du clavier permet le positionnement du curseur sur la grille si elle est déclenchée et le positionnement libre si la grille est enclenchée. Voir la page Raccourcis du clavier . Mode du curseur La touche [t] du clavier permet la modification du mode du curseur entre grille off, grille on et auto point pendant l'entrée ou la modification des entités du dessin. Voir la page Raccourcis du clavier . Général Nom des pièces Le nombre de caractères du nom des pièces et entités du dessin est passé de 25 caractères à 120. Ce changement est actif pour toutes les entités avec un nom associé.
Voir la fonction Sélection -> pièce . Liste Undo/Redo La liste se positionne désormais sur la dernière modification effectuée. Voir la fonction Liste Undo/Redo . 2D Grille pythagoricienne Affichage et positionnement sur une grille pythagoricienne lors de la création et du déplacement de pièces.

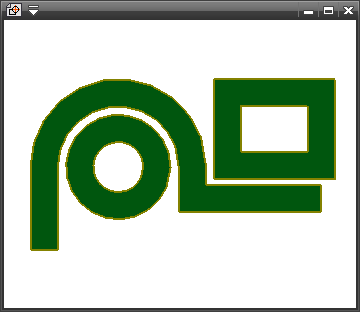

Voir les fonctions Grille pythagoricienne on/off, Origine grille pythagoricienne et Paramères grille pythagoricienne . Ligne large Conversion et modification des lignes larges ainsi que l'export en DXF/DWG.
Supp/Modif intérieur et Supp/modif extérieur (535 et 536) Suppression de la partie intérieur ou extérieur définie par deux points sur une entité du dessin.
Voir les fonctions Supp intérieur et Supp extérieur . Supp/modif intérieur 2 points et Supp/modif extérieur 2 points (2373 et 2374) Suppression ou modification de la partie intérieur ou extérieur définie par deux points sur une entité du dessin.

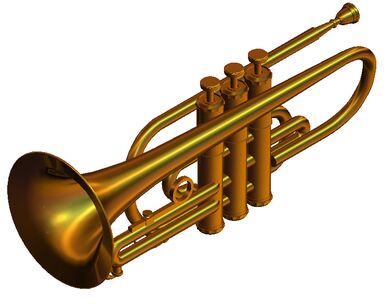

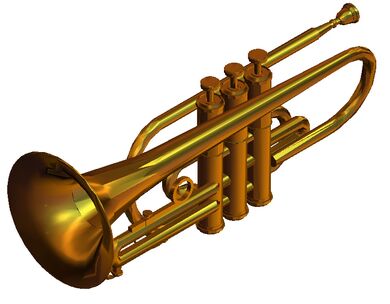

Voir les fonctions Supp intérieur 2pts et Supp extérieur 2pts . 3D Réduction des facettes d'un maillage 3d Cette nouvelle fonction permet de réduire le nombre de facettes d’une entité maillage 3d.

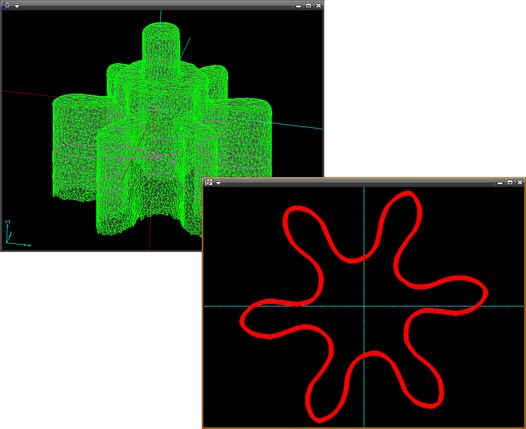

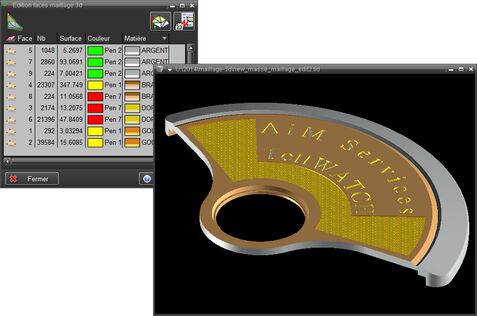

Voir la fonction Réduction maillage 3D . Edition d'un maillage 3d L'édition d'un maillage 3D permet de définir des surfaces et de modifier les attributs graphique associés. Lors de l'édition d'un maillage il est possible de rechercher les facettes sur un même plan ou sur une même surface et de modifier leur identifiant.
Voir les fonctions Edition maillage 3D, Facettes sur le même plan, Facettes sur la même surface Plan de travail sur maillage 3d Le plan de travail peut s'accrocher au repère associé à un maillage 3D . Ce plan peut être lié . Voir les fonctions Plan par objet et Plan interactif . Coupe d'un maillage 3d Coupe et génération du plan de coupe d'un maillage 3d.

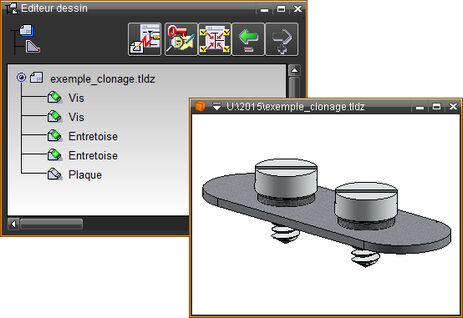

Voir le tutoriel Reconnaissance denture . Clonage objets Nouvelle fonction pour regrouper (cloner) les objets identiques de la sélection. Cette nouvelle fonctionnalité est très utile lors de la conversion au format Flare3D.

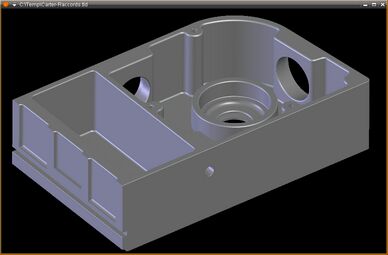

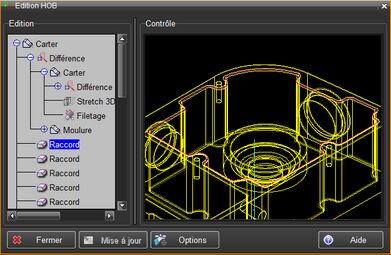

Voir les fonctions Clonage objets et Déclonage objets . Raccord Création de raccords (ou "arrondis", "congés") sur un objet volumique, modifiables lors de l'édition de l'arbre de construction.

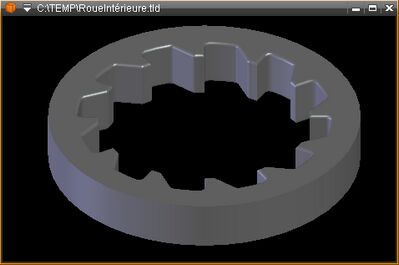

Voir la fonction Raccord . Matières sur pièces 3D Les fonctions Matière objet et Matière objet+face peuvent désormais s'appliquer directement à tous les objects contenus dans une pièce 3D. HORLOGERIE Chanfreins et raccords intégrés Les fonctions Chanfrein et Raccord sont intégrées aux masques de création des composants engrenage et engrenage intérieur .
CINEMATIQUE Macros Exécution d'une macro dans une animation cinématique Voir la page du manuel animation cinématique sous Exécution d'une macro . Interactivité Modification interactive de la position d'une pièce dans un mécanisme enregistré dans une entité animation cinématique. Cette fonction est accessible directement dans la fenêtre de l'animation cinématique.

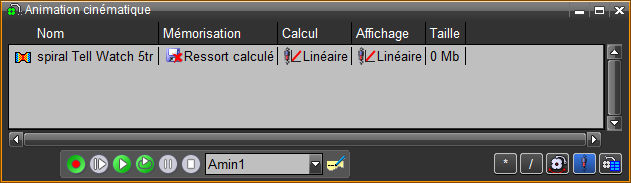

Voir la page du manuel Animation dynamique. Gestion des ressorts Ajout de la gestion des ressorts d'une animation cinématique.
Voir la page du manuel Animation cinématique . FEM Calcul des ressort non-linéaire Il est possible de calculer les ressorts en mode linéaire et non-linéaire. Le mode non-linéaire est important pour tous les calculs de ressort avec une grande déformation. Le mode non-linéaire n'est disponible que sur les machines Windows 64 bits.
Voir la page du manuel Modif param FEM . MISE EN PLAN Adaptation des fonctions de Cartouche et de Nomenclature Voir en particulier les fonctions Cartouche de nomenclature et Nomenclature . De nouvelles pages sont ajoutées au manuel : Liaisons textes/formats et Texte informé . CONVERSION FLARE 3D Enregistrement au format Flare 3D L'enregistrement au format Flare 3D prend en compte les objets clonés pour diminuer la taille de la définition des objets. Les paramètres UV des surfaces plates et courbes sont transférés pour permettre l'application de textures. Il est également possible de transférer les déformations des ressorts en utilisant le visualiseur 'Tell View' disponible auprès d'AiM. Voir les fonctions Sauver Flare 3D, Options Flare 3D . CONVERSION 3DS Max Transfert des pas intermédiaires L'option d'affichage ou pas des pas intermédiaires d'une animation cinématique est active lors du transfert vers 3DS Max. Voir la page du manuel animation cinématique sous Pas intermédiaires .
CONVERSION PLY 3D, OBJ, OFF et TRI Lecture et écriture de fichiers Lecture et écriture d'objets 3d, de maillages 3d ou facettes au format PLY (Polygon File Format). PLY est un format de fichiers de données 3d connu sous le nom de 'Polygon File Format' ou le 'Stanford Triangle Format'. Ce format a été principalement conçu pour enregistrer des données 3d provenant de scanner 3d. Le format du fichier existe en une version ascii et une binaire. TellWatch supporte ces deux formats. Voir les fonctions Lire PLY 3D, Sauver PLY 3D . Lecture et écriture d'objets 3d, de maillages 3d ou facettes au format OBJ. Ce format de fichiers de données 3d contient la description d'une géométrie 3D. Il a été défini par la société 'Wavefront Technologies'. Il permet de définir des pièces et de leur associer une matière décrite dans un fichier associé au format .mtl qui est également reconnu par TellWatch. Voir les fonctions Lire OBJ, Sauver OBJ . Lecture et écriture d'objets 3d, de maillages 3d ou facettes au format TRI. Ce format de fichier de données 3d est connu sous le nom de 'Triangulate Polygon File Format'. Ce format a été principalement conçu pour enregistrer des données 3d provenant de scanner 3d. Voir les fonctions Lire TRI, Sauver TRI . Lecture et écriture d'objets 3d, de maillages 3d ou facettes au format OFF (Object File Format). OFF est un format de fichiers de données 3d contenant la description d'une géométrie 3D et permet d'associer une couleur aux facettes. Voir les fonctions Lire OFF, Sauver OFF . CONVERSION SolidWorks Traitement des contours et des régions d'esquisse pour les fonctions d'extrusion et de révolution dans la lecture des objets SolidWorks vers TellWatch.

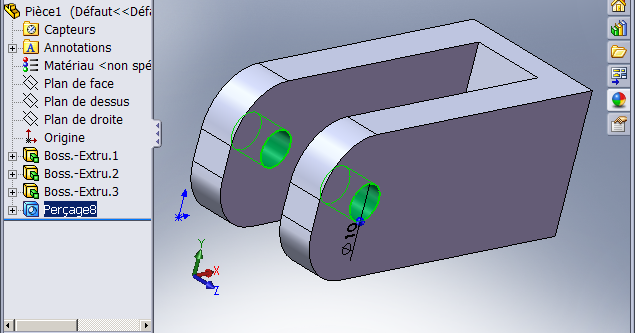

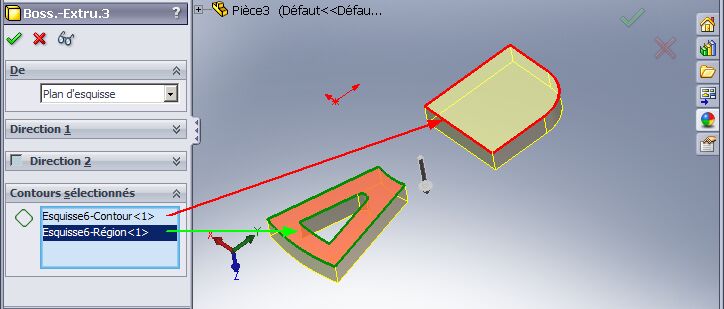

Traitement de la fonction "Perçage simple" dans la lecture des objets SolidWorks vers TellWatch .

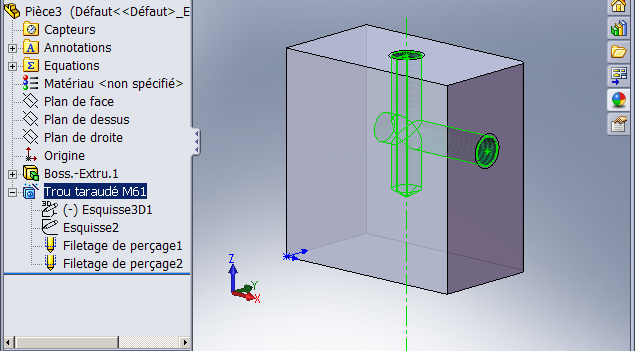

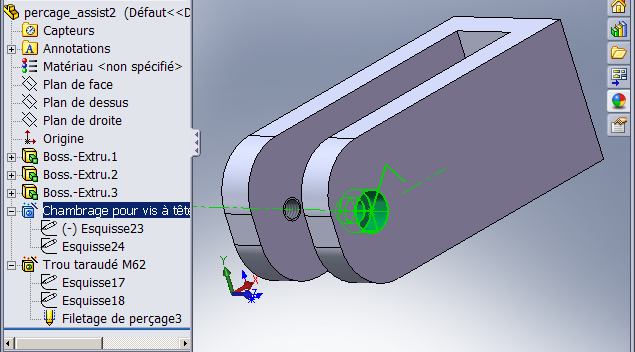

Traitement de la fonction "Perçage assisté" (Assistant de perçage) dans la lecture des objets SolidWorks vers TellWatch .
De nouvelles options ont été ajoutées pour lecture des objets SolidWorks vers TellWatch, voir les options de lecture SolidWorks . CONVERSION Creo2, Creo3 Fonction de transfert de toutes les courbes esquisse des pièces d'un assemblage de Creo2,Creo3 vers TellWatch. Elle permet de créer dans TellWatch de la géométrie qui sera utilisée pour une analyse cinématique.
Voir la fonction Toutes esquisses -> TellWatch. Fonction de génération d'une courbe esquissée d'une dent d'engrenage.
Voir la fonction Dent d'engrenage. CONVERSION DWG/DXF
Support en lecture de la version 2013 d'un fichier DWG/DXF (Autocad 2013, 2014, 2015). Conversion de l'entité SUBDIVISION (Maillage) de DWG/DXF en Maillage 3D . CONVERSION STEP
Dans la l'import d'un fichier STEP ou SAT, des entités maillages 3D sont créées si la conversion en objet 3D n'est pas possible. Dans un fichier STEP, lecture des pièces dont le nom comporte des accents.
IMAGES HDR (High Dynamic Range imaging ) Format d'image HDR Le format d'image HDR, principalement utilisé en photographie et pour les texture est supporté en lecture.

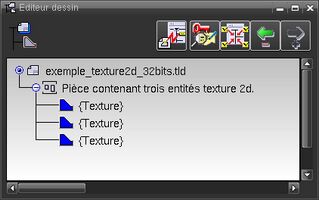

IMAGES BPG (Better Portable Graphics) Images BPG Le format BPG, basé sur la norme vidéo HEVC, compresse mieux que JPEG et supporte la transparence ainsi que la compression sans perte. Ce format récent (2014) est techniquement supérieur à tous les formats existant mais encore peu utilisé.
JPEG: 32983 bytes BPG: 17003 bytes
Voir la fonction Sauver image . INSTRUCTIONS MACRO Les instructions macro suivantes ont été ajoutées.
|
