EBAUCHE

Permet de créer une ébauche de platine à partir d'un rouage existant.

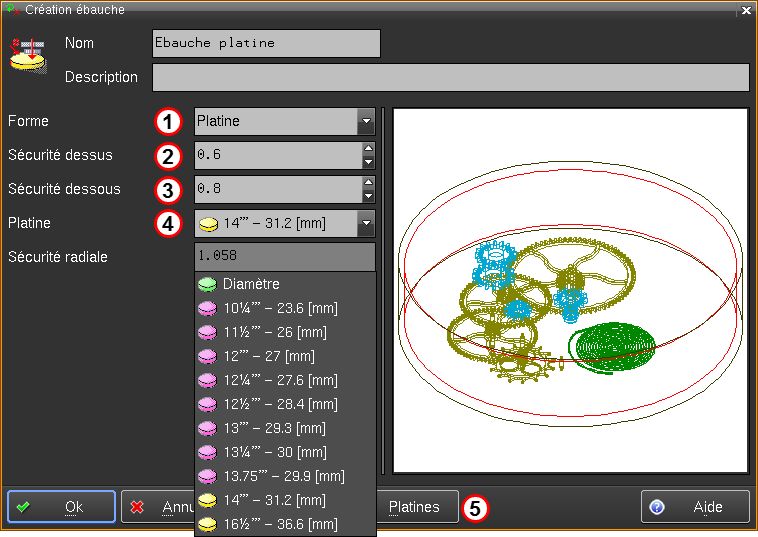

Une fois les composants du mécanisme positionnés, la  fonction « Ebauche »  propose une liste de dimensions pour l’ébauche en fonction de l’encombrement de l’ensemble des composants du mécanisme. L’ébauche est composée d’un contour de tournage et d’un contour d’élévation que l’on peut modifier dans l’historique de construction (HOB).

Il est possible de définir une sécurité dessus "1" et sécurité dessous "2" par rapport à l'encombrement du rouage.

Une liste prédéfinie "3"  est disponible pour le diamètre de la platine.

Cette liste est modifiable avec le bouton "Platines" "5".

La sécurité radiale "4" est calculée automatiquement.

Il sera ensuite possible d'utiliser cette ébauche pour y créer des évidements, afin d'usiner cette platine.

Cet objet reste dans l'architecture TellWatch un objet de type "Ebauche" (même si des évidements ont été fait sur l'objet) tant que l'objet n'a pas été figé (Figer Ebauche). Une fois figé, alors l'objet apparaitra avec un historique dans son HOB comme ceci:
