Cinématique > Outils > Def plan cin obj 3d (2166)
|
Cette fonction permet de lier le plan de définition cinématique au repère de l'objet 3D.
Cette fonction est utile lorsqu'un objet 3Ddoit se déplacer cinématiquement dans un repère différent de celui de la définition cinématique.

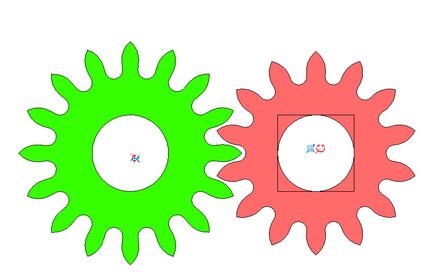

Exemple:
|

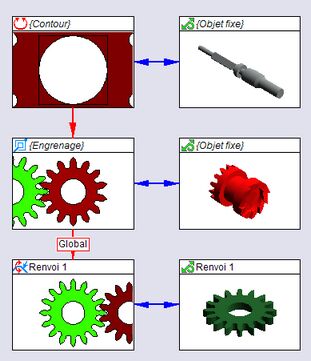

Apres avoir créer les liaisons cinématiques et les liens vers les objets 3D, il faut définir les repères objet de déplacement avec la fonction "Repère objet" (540).

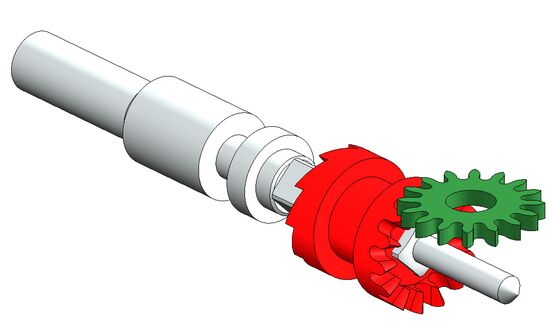

Pour l'objet "Renvoi 1", le repère sera perpendiculaire aux repères des deux autres objets.
Apres avoir Sélectionner tous les objets 3d, lancer la fonction "Def. plan objet cinématique" (2166).
Cela permettra d'avoir une cinématique réelle 3D selon les repères objet.
|
