RECONNAISSANCE COMPOSANT

Cette fonction permet de transformer en automatique des objets volumiques en composants horlogers reconnu dans TellWatch.

Ainsi des objets 3D importés en STEP ayant des profils horlogers normalisés seront transformés en composant horlogers TellWatch.

Cette fonction est capable de reconnaître des profils de denture, d'analyser les centres de rotation, d'indiquer lorsque cela est possible s'il peut y avoir un maillage associé.

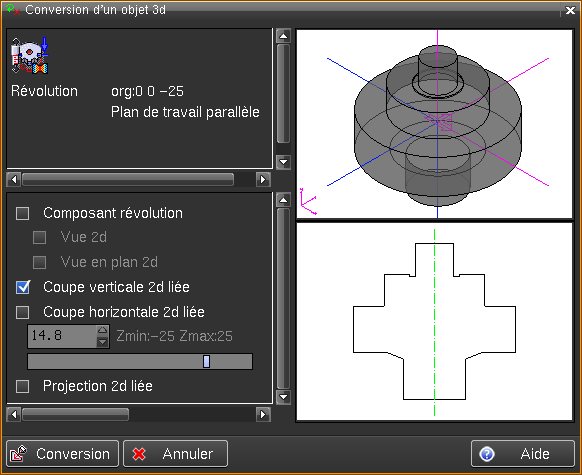

Il est donc possible à partir d'objets volumique de créer des vues liées 2D afin de créer une cinématique associée.

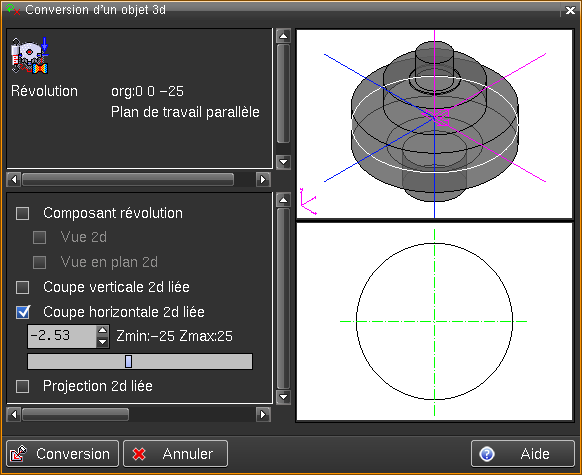

Dans le cas d'une coupe horizontale 2d, il est possible de sélectionner intéractivement la portée désirée.

Lors de l’import, dans TellWATCH, d’un mécanisme 3D, la fonction « Objet ->Composant » n°2191 permet d’identifier le type des différents objets 3D puis de les convertir en composants TellWATCH. La reconnaissance de chaque objet est faite par une analyse comparative de la topologie et des rapports de dimension de l'objet avec une liste de composants prédéfinis dans TellWATCH. Ensuite ces objets peuvent être modifiés au travers de leur historique de construction créé automatiquement à partir de leur topologie.

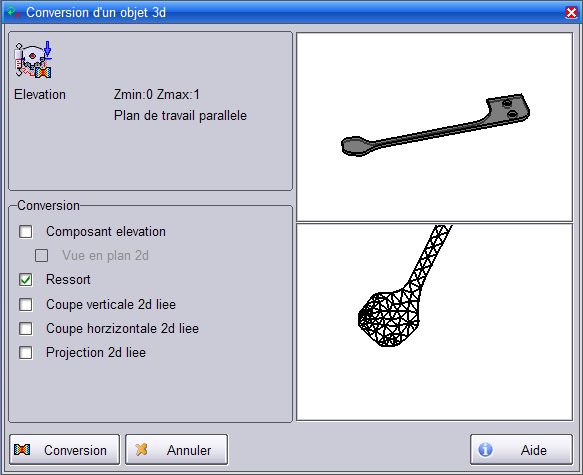

Lors de l’import d’objets ayant un seul niveau d’élévation, la fonction propose de les convertir en composants de type ressort et dans ce cas de créer automatiquement un maillage FEM avec détection des zones de fixation.
