Bulletin d’information TellWatch 2016

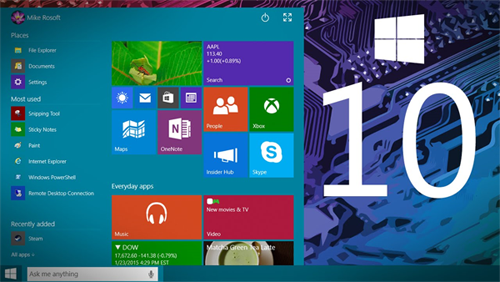

Système Support de Windows 10 Les versions TellWatch2016, 32 bits ou 64 bits, sont supportées sous Windows 10.

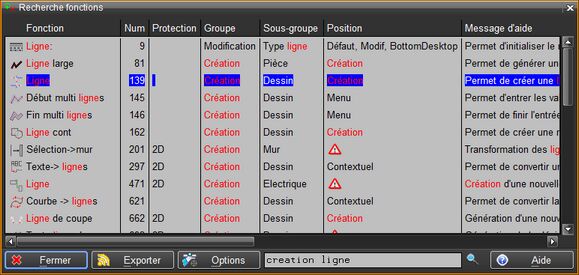

Arrêt de Windows XP La version TellWatch 2016 n'est plus supportée sous Windows XP. Liste des fonctions Génération de la liste des fonctions avec sélection possible des options et recherche d'une fonction dans la liste. Cette fonction permet une recherche dans la liste des fonctionnalités de TellWatch, d'exécuter une fonction trouvée ou de connaître son emplacement dans les menus. La fonction est accessible depuis le menu Aide ou en mode raccourci avec un double clic avec la touche Shift.

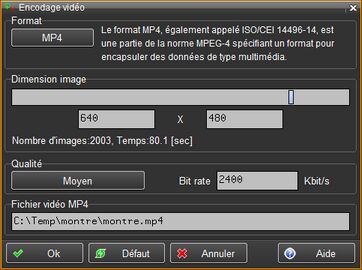

Voir la fonction Liste des fonctions . Encodage vidéo Cette fonction permet d'encoder une scène (liste d'images bitmap) pour produire un film dans divers formats (MP4, FLV, MPEG-1, AVI, GIF89). Le format recommandé est le MP4 qui génère des vidéos de bonne qualité et de taille raisonnable.

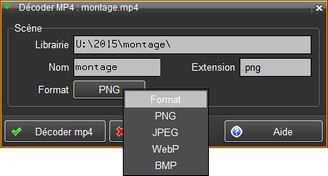

Voir la fonction Encodage vidéo . Décodage vidéo Cette fonction permet de décoder un film vidéo en une suite d'image bitmap sous forme d'une scène.

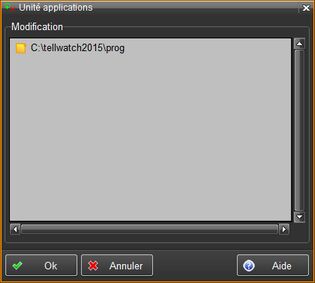

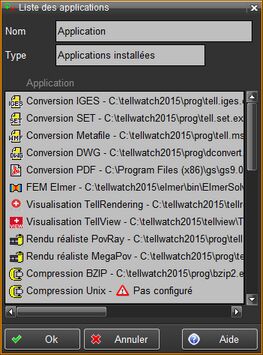

Voir la fonction Décodage vidéo . Répertoire des applications Cette fonction permet de modifier le ou les répertoires contenant les applications utilisées par TellWatch. Elle permet également de contrôler la liste des applications installées.
Voir la fonction Unité applications . Interface Valeurs par défaut utilisateur Les drapeaux utilisés pour l'affichage dans les fenêtres 3D « Affichage des axes » (fonction 973), « Repère 3D » (fonction 974) et « Repère 2D » (fonction 975) sont désormais sauvés avec les valeurs par défaut de l'utilisateur. Zoom sélection (1118) Permet d'afficher un cadrage maximum des entités sélectionnées de façon à ce que tous les éléments soient visibles. Le dessin est affiché dans une fenêtre au choix, ou dans la même fenêtre s'il n'y en a qu'une.
Voir la fonction Zoom sélection . Affichage règle (2386) Affichage d'une règle dans les fenêtres de dessin 2d.
Voir la fonction Affichage règle . Affichage du curseur Il est possible d'afficher l'icône de la fonction avec le curseur ainsi que les coordonnées X,Y et le paramètre dépendant de la fonction en cours. Par exemple lors de l'entrée d'un cercle il est possible de donner avec le clavier une ou plusieurs valeurs du rayon.

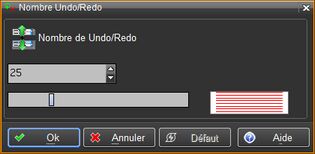

Voir les options d'affichage du curseur . Icône de la fonction 'Modif' Une nouvelle option permet d'associer une marque sur les fonctions ayant des options de fonctionnement. Par l'activation de la fonction 'Modif' ou lorsque le curseur est sur la marque de la fonction, les options de fonctionnement sont activées et il est possible de les modifier. Par exemple pour la fonction Liste Undo/Redo , la sélection sur l'icône 'Modif' permet de modifier les paramètres de fonctionnement des fonctions Undo/Redo.
Voir la fonction Modif . Boites de dialogue Les boutons du bas des boites de dialogue sont directement accessibles avec le clavier. Le bouton par défaut est encadré en bleu et accessible directement avec la touche [Enter] du clavier. Le bouton par défaut peut être modifié avec les flèches ou la touche [Tab]. Les autres boutons sont sélectionnables depuis le clavier avec la lettre soulignée sur le bouton.

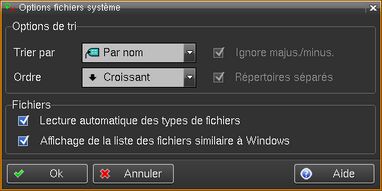

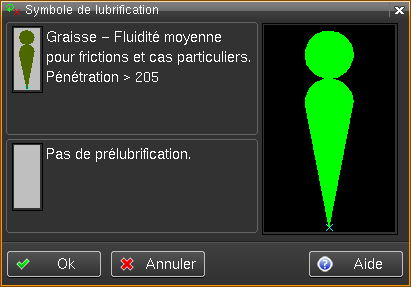

Voir la page Boite de dialogue . Général Les performances lors de l'enregistrement du fichier temporaire ou du fichier de sécurité sont améliorées si l'on ajoute l'extension .tldz qui force l'enregistrement de ces fichiers sous une forme compressée qui produit des fichiers plus petit et plus rapidement. Lire mise à jour Permet de lire un fichier de dessin 3d (par exemple au format STEP) et de faire une mise à jour du dessin courant en conservant les propriétés cinématiques des objets et leurs vues liées. Utilisation simplifiée (2385) Modifie le comportement de l'interface TellWatch pour une utilisation plus conventionnelle et plus simple. Page d'options (2387) Affichage d'une page d'options sélectionnée dans les paramètres modifiables. Options fichiers système (1406) Les options de tri et d'affichage des fichiers ont été modifiés. Il est maintenant possible de séparer les fichiers et les répertoires ou d'afficher les fichiers dans un ordre identique à Windows. 2D Symbole de lubrification (2384) Cette fonction permet de créer une nouvelle entité symbole de lubrification selon la norme NIHS 99-02.
Voir la fonction Symbole de lubrification . 3D Texture d'environnement Il est possible d’associer une texture d'environnement à une matière et éventuellement de modifier le flou de l'image de la texture pour rendre l'aspect de la matière plus brillante ou mat.

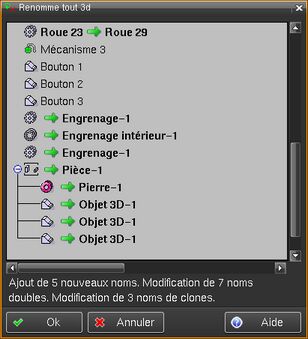

Voir la fonction Création matière . Supprime limit (957) La fonction Supprime limitation traite plus de cas et la sélection est simplifiée. Renomme tout 3d (2389) Cette fonction agit sur les entités objets, maillages 3d, pièces 3d, animations et montages en ajoutant un nom aux entités sans nom et en modifiant les noms identiques, sauf pour les vues liées de composant ou les entités clonées.
Voir fonction Renomme tout 3d . Refacettisation objets (2309) Cette fonction permet maintenant de refacettiser aussi les objets 3d lus avec le modeler ACIS ; voir Conversion 3D/Import 3D .
Voir la fonction Refacettisation objets . HOB Supprime limit (957) La fonction Supprime limitation a été ajoutée à l'historique de construction (HOB).

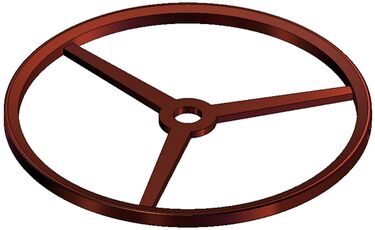

HORLOGERIE Composants balancier (2383) Ce nouveau composant permet la création d'un balancier selon la norme NIHS 34-04 dans les représentations vue, coupe, mixte, plan et 3d.
Voir la fonction Balancier . Composants tambour de barillet (2318) Il est possible de générer un tambour de barillet pour un remontage manuel ou automatique.

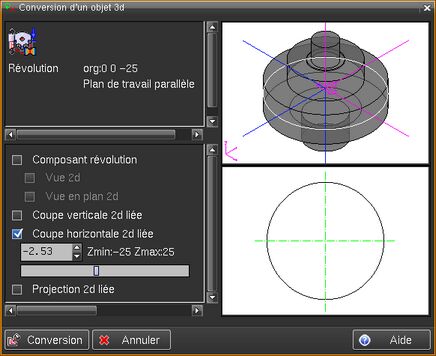

Voir la fonction Tambour de barillet . Reconnaissance composant (2191) La coupe a été modifiée et il est maintenant possible de sélectionner la position de la coupe. Les coupes et les projections 2d sont liées à la pièce 3d et lors de la modification de la pièce 3d la projection ou la coupe 2d peuvent être mise à jour et lors d'un déplacement de la vue 2d liée, la pièce 3d est également déplacée comme pour les vues des composants.
Voir la fonction Reconnaissance composant . CINEMATIQUE Visualisation animation (2388) Cette fonction permet d'associer une ou plusieurs animations cinématique sur une entité ou un objet. La visualisation fonctionne dans le dessin mais elle est particulièrement utile pour déclencher une animation dans TellView à travers le format Flare3d. Voir la fonction Visualisation animation . Précision ressort (2393) Cette fonction permet de modifier la précision d'un ressort lié à une animation cinématique pour déterminer de nombre de mouvements exportés ou mémorisés.
Voir la fonction Précision ressort . Définition cinématique (1325) Si lors de la sélection d'une pièce pour lors de l'association d'une fonction cinématique plusieurs pièces se trouve dans la pastille de recherche, le système propose de sélectionner la pièce désirée dans une liste.

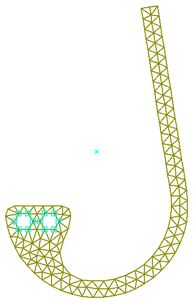

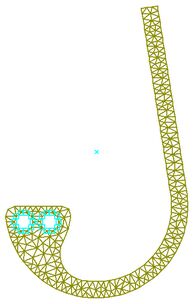

Voir la fonction Définition cinématique . FEM Modification maillage (627) Il est maintenant possible de modifier directement les paramètres de maillage d'un ressort, sans passer par l'édition de son contour, en utilisant la fonction 'Modif maillage & force' en contextuel.

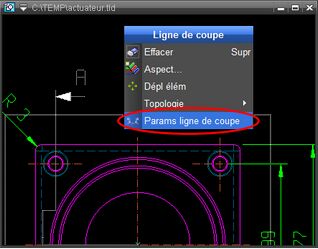

Voir la fonction Modification maillage . MISE EN PLAN Accélération de l'affichage L'affichage des objets dans les zones vue est considérablement accéléré car il utilise désormais la puissance des cartes graphiques. Génération automatiques des traits d'axes Les traits d'axes superposés sont désormais évités lors de la création automatique quand une nouvelle mise en plan est créée avec plusieurs objets. Paramètres ligne de coupe (2382) Cette nouvelle fonction permet un accès facilité aux paramètres d'une ligne de coupe en mode mise en plan. Elle est accessible via le menu contextuel, quand la ligne de coupe est sélectionnée.

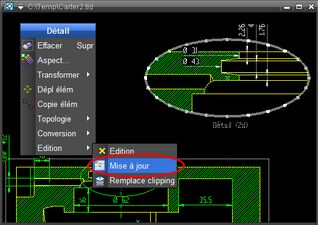

Voir la fonction Paramètres ligne de coupe . Modifications des lignes de coupe La mise à jour des zones vue liées à des lignes de coupe a été optimisée, avec l'objectif de conserver autant que possible l'habillage existant. L'habillage est désormais entièrement conservé lors de la plupart des modifications. Modifications des détails La mise à jour des détails de zones vue a été optimisée, désormais l'habillage existant est conservé.

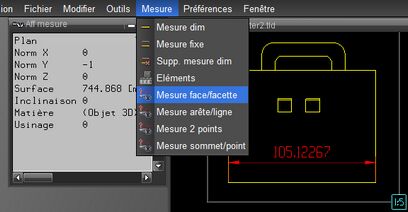

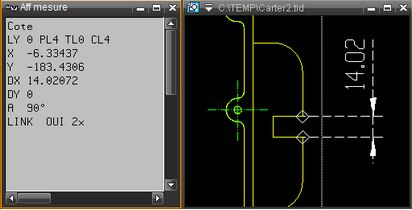

Voir Habillage des détails de zone vue . Menu « Mesure » Le nouveau menu « Mesure mise en plan » propose une sélection de fonctions s'appliquant au 2D de la mise en plan (cartouche et autres), à l'habillage 2D des zones vue , ainsi qu'aux entités 3D visibles dans les zones vue ou dans les éventuelles fenêtres 3D hors mise en plan. Les liens avec le 3D (points d'accrochage) sont affichés lors de la mesure. La fonction (Mesure) éléments de ce menu permet d'afficher des informations sur les objets volumiques et sur les zones vue .
Voir Mesure mise en plan . Fenêtre « Éditeur de mises en plan » Accès facilité à l'éditeur de mises en plan depuis l'éditeur de pièces. Voir Fenêtre pièces .

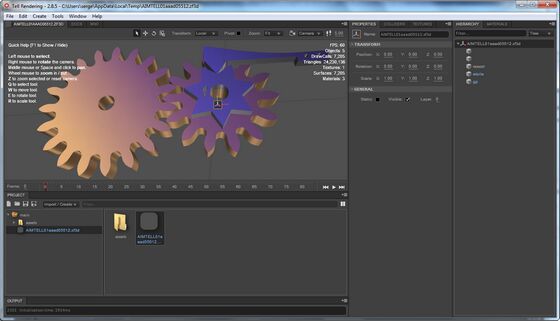

CONVERSION FLARE 3D Sauver Flare 3D (2330) Ne nombreuses fonctionnalités ont été ajoutées au format Flare 3D pour permettre l'enregistrement de la déformation des ressorts, l'animation de plusieurs mécanismes et le déclenchement de mécanismes par un objet de la scène depuis TellView. Voir la fonction Options Flare 3D . TellRendering (2391) Cette fonction permet de démarrer TellRendering avec le dessin courant.

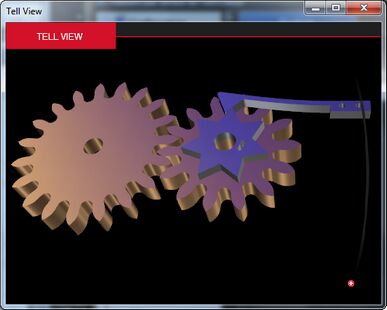

Voir la fonction TellRendering . TellView (2392) Cette fonction permet de démarrer TellView avec le dessin courant.
Voir la fonction TellView . CONVERSION Creo2, Creo3 Creo3 Support de Creo3 dans l'interface direct Creo. Voir Creo. CONVERSION DWG/DXF DWG en 64 bits L'import/export des fichiers DWG de version supérieure à d'Autocad 2000 est maintenant supporté dans la version 64 bits de TellWatch. CONVERSION STEP STEP en 64 bits L'import/export des fichiers STEP est maintenant supporté dans la version 64 bits de TellWatch. Sauver STEP (2185) Cette fonction sauve maintenant l'arborescence des sous-assemblages et des objets 3d. Lors de l'export au format STEP, si une erreur ou plusieurs erreurs se produisent, ces erreurs sont maintenant détaillées dans la fenêtre de l'éditeur de texte. Voir la fonction Sauver STEP , Export 3D . CONVERSION Inventor Il est maintenant possible de lire des fichiers venant directement d'Inventor. Voir Conversion 3D / Import 3D . CONVERSION Solid Edge Il est maintenant possible de lire des fichiers venant directement de Solid Edge. Voir Conversion 3D / Import 3D . CONVERSION Catia Il est maintenant possible de lire des fichiers venant directement de Catia V5, V6. Voir Conversion 3D / Import 3D. INSTRUCTIONS MACRO Nouvelles instructions Les instructions macro suivantes ont été ajoutées.
|
