Contrôle vues liées

Permet de modifier le mode de contrôle des vues liées des composants.

Lorsque ce paramètre est activé lors de la création d'une vue liée du composant , une vérification est faite sur les vues disponibles en fonction des vues liées de ce composant déjà existantes.

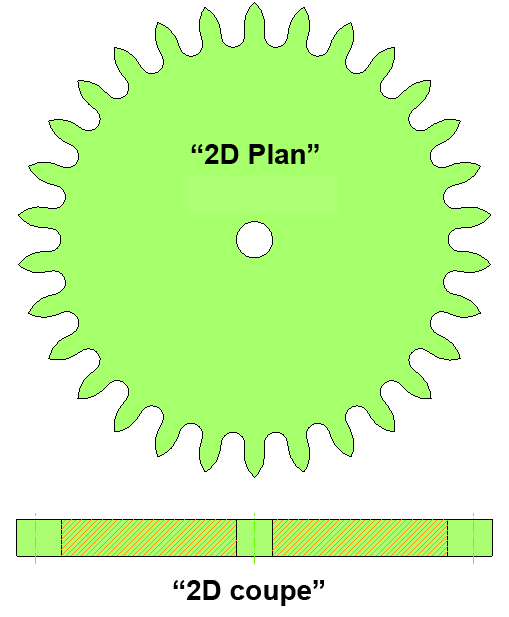

Dans cet exemple, l'engrenage créé possède deux vues liées: vue 2D plan et vue 2D coupe, grâce à l'activation du contrôle “Vues liées” (2219), seule la vue 3D liée à  ce composant est disponible. Les vues liées pouvant être créées à partir de la fenêtre “composant” sont repérées avec un cadre bleu autour du symbole de la vue.

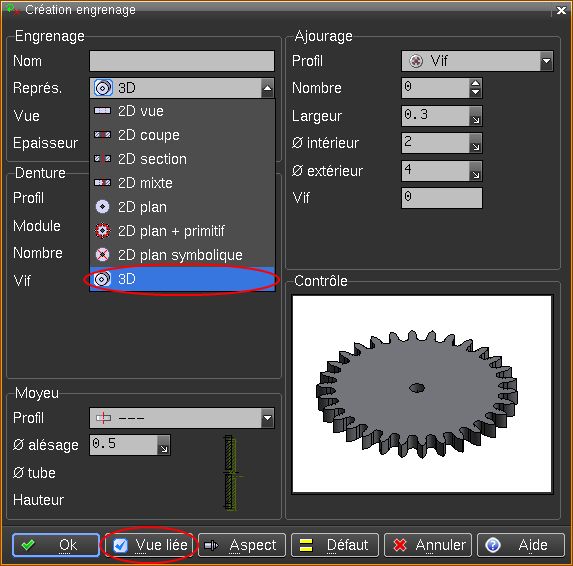

Seule la vue 3D est disponible pour créer une vue liée.

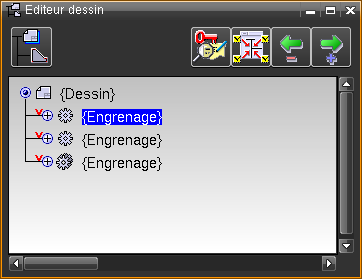

De plus à la sélection d’un composant dans l’éditeur de pièce , il apparaît à présent un sigle « v » en rouge indiquant les vues liées du composant.
